Paso 3: diseño

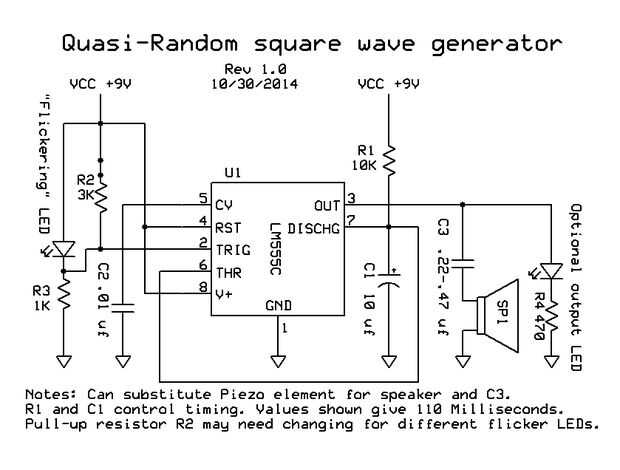

Aquí es el circuito real. Es idéntico del diagrama anterior excepto los medios de la disparo y el dispositivo de salida.
R3 tiene 2 propósitos: es un resistor en serie para reducir el parpadeo LED Voltaje alrededor de 3 voltios - el voltaje de funcionamiento de estos dispositivos. También, con R2, es un divisor del voltaje en el pin de trigger del 555. Como varía la corriente por R3, también lo hace el voltaje a través de él. R2 actúa como un resistor de pull-up, manteniendo el pasador gatillo alta hasta que el LED parpadea, bajando el voltaje a través de R3 y dispara el 555. El cociente de R2 a R3 puede necesitar ser ajustado para diferentes parpadeo LEDs, pero R3 debe ser alrededor de 1K para una tensión de alimentación de 9 voltios. El segundo parpadeo LED experimenté con causa alguna inestabilidad del circuito. Colocar un.01 uF capacitor (no mostrado) a través de R3 fijo esto.
R1 y C1 controlan el tiempo "on" del circuito. Estos se pueden jugar con para conseguir el efecto deseado. R1 debe ser no menor a 1K. C1 puede ser de cualquier tamaño, he tenido el efecto más agradable con uF 4.7-10.
Realmente no sé por qué C2 existe, pero se recomienda, por lo que lo uso. El circuito parece funcionar bien sin él, sin embargo.
C3 mantiene DC de la bocina y modifica el sonido resultante. El valor de C3 se puede cambiar y cambiará el tono de los 'Clicks'. La salida puede ser alimentada en un pequeño amplificador para más volumen. Un altavoz piezoeléctrico también se puede utilizar y no requiere el condensador.
Un LED opcional (normal, esta vez) puede ser conectado a la salida y destellará en el tiempo con los clicks.
