Parpadeo de LEDs a la frecuencia de la música (1 / 4 paso)

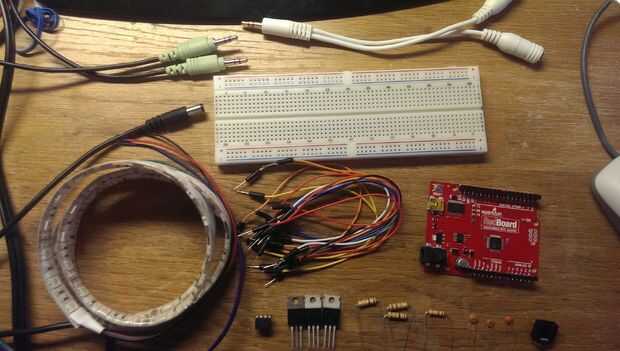

Paso 1: Materiales necesarios

Aquí está una lista de lo que usted necesita los materiales y donde conseguirlos:

Nota: soy un gran fan de Tayda electrónica, ya que sus materiales son muy baratos y que generalmente publican 15% de descuento en su Facebook Page.

1 x placa
1 x fuente de alimentación de 12V 5A
Nota: esto depende de cuánto tiempo desea que su tira de LED que, encuentro que la 5A es un montón de 5 metros, pueden manejar probablemente incluso más ya que va desvaneciéndose entre colores en lugar de tener todo al máximo. Aquí hay un enlace de mirada a cómo me di cuenta el consumo de corriente: enlace
1 x tira de LED (impermeable y agradable 1M de largo tira aquí, super barato y calidad aceptable 5 M aquí)
1 x Jack de Audio
3 x 10 resistores de k
1 x resistencia de 220 k
1 x condensador de cerámica de 33pf
2 x capacitor cerámico de 100nf
1 x condensador cerámico 10nf
1 x Arduino (utilicé una marca de sparkfun RedBoard, pero funciona bien un Arduino Uno
1 x cable de audio de 3,5 mm
1 x MSGEQ7
3 x transistores MOSFET de canal N
Muchos x macho a macho cable de puente

altavoces x 1

Computadora con Software de Arduino
