Parpadeo del LED vela (6 / 10 paso)

Paso 6: Hacer algunas conexiones

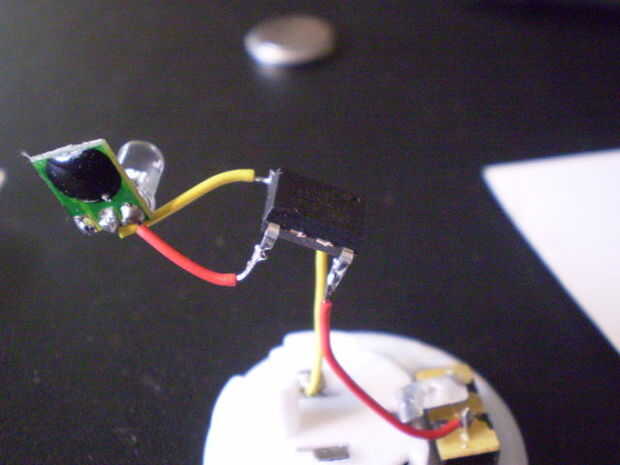

Se cortó el cable rojo (positivo) en un paso anterior. Ahora se tira aproximadamente 3/16 de pulgada de aislamiento de cada uno de los extremos libres del cable de la red. Después de estañar el alambre expuesto. La lata demasiado los pernos restantes en su chip de tiny13. Esto hace que conectar los cables finos mucho más fáciles, porque puede mantener el hilo contra el pin del chip y la soldadura de reflujo empalme con un soldador caliente.

El cable rojo del módulo LED se conecta al pin 5. El cable rojo de la batería va al pin 8.

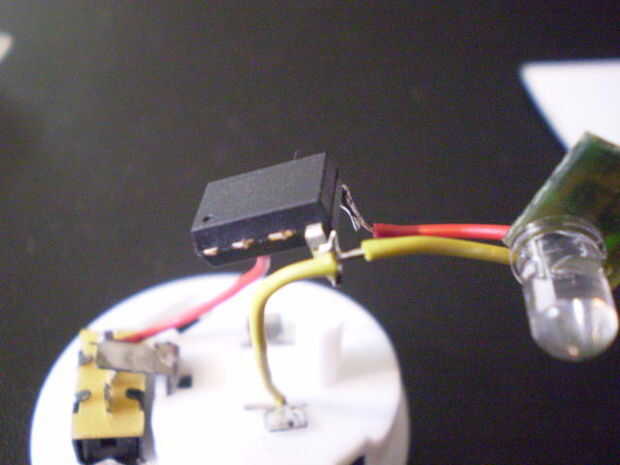

Para la conexión a tierra, utilice unas pinzas de punta de aguja de punta fina para doblar el perno en "U". Con una navaja filosa, anotar el aislamiento del cable amarillo (negativo) y tire de ella aparte para exponer una pequeña sección de alambre desnudo. Lugar sección de cable pelado en la "U" que acaba doblado y soldadura con cuidado.
