Parpadeo LED utilizando sus ondas cerebrales (8 / 10 paso)

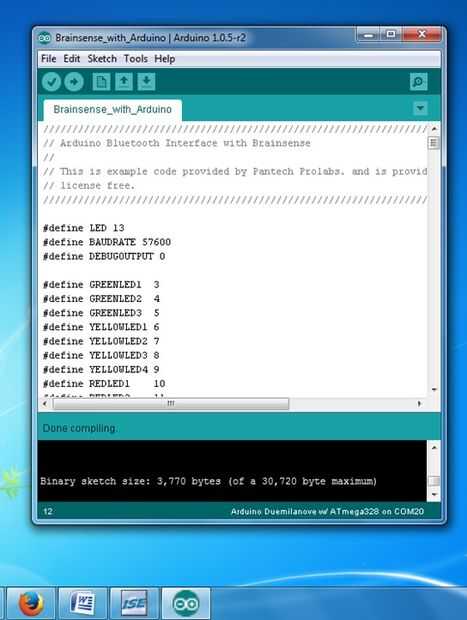

Paso 8: Añadir el sketch a la placa Arduino

Descargar el croquis aquí

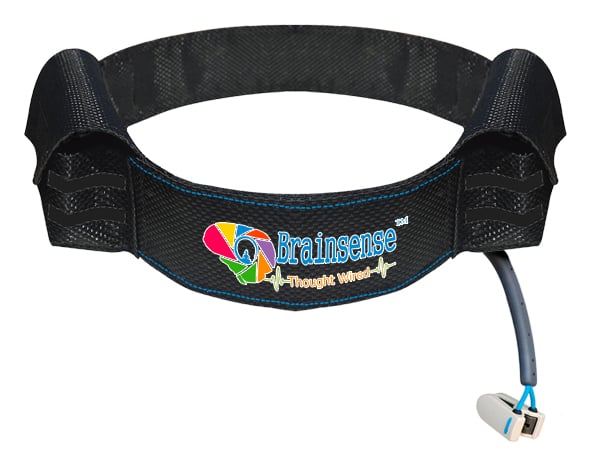

Programa para interfaces de Arduino con diadema Brainsense

***************************************************************************************

Título: Brainsense con Arduino

***************************************************************************************

///////////////////////////////////////////////////////////////////////

/ Arduino Bluetooth interfaz con Brainsense

Esto es código de ejemplo proporcionado por Pantech Prolabs. y se proporciona

licencia libre.

////////////////////////////////////////////////////////////////////////

#define LED 13

#define BAUDRATE 57600

#define DEBUGOUTPUT 0

#define GREENLED1 3

#define GREENLED2 4

#define GREENLED3 5

#define YELLOWLED1 6

#define YELLOWLED2 7

#define YELLOWLED3 8

#define YELLOWLED4 9

#define REDLED1 10

#define REDLED2 11

#define REDLED3 12

#define powercontrol 10

variables de suma de comprobación

byte generatedChecksum = 0;

suma de bytes = 0;

int payloadLength = 0;

byte payloadData [64] = {0};

byte poorQuality = 0;

atención de byte = 0;

meditación de byte = 0;

variables de sistema

lastReceivedPacket largo = 0;

Boolean bigPacket = false;

/////////////////////////

Configuración de microprocesador /

/////////////////////////

void setup()

{

pinMode (GREENLED1, salida);

pinMode (GREENLED2, salida);

pinMode (GREENLED3, salida);

pinMode (YELLOWLED1, salida);

pinMode (YELLOWLED2, salida);

pinMode (YELLOWLED3, salida);

pinMode (YELLOWLED4, salida);

pinMode (REDLED1, salida);

pinMode (REDLED2, salida);

pinMode (REDLED3, salida);

pinMode (LED, salida);

Serial.Begin(BAUDRATE); USB

}

///////////////////////////////

/ Leer datos de Serial UART /

///////////////////////////////

byte ReadOneByte()

{

int ByteRead;

mientras (!. Serial.Available());

ByteRead = Serial.read();

#if DEBUGOUTPUT

Serial.Print((Char)ByteRead); echo el mismo byte el USB serial (para propósitos de depuración)

#endif

volver ByteRead;

}

////////////

/ CAÑERÍA DE /

////////////

void loop()

{

Buscar bytes de sincronización

if(ReadOneByte() == 170)

{

if(ReadOneByte() == 170)

{

payloadLength = ReadOneByte();

Si la longitud de //Payload (payloadLength > 169) no puede ser superior a 169

retorno;

generatedChecksum = 0;

para (int i = 0; i < payloadLength; i ++)

{

payloadData [i] = ReadOneByte(); Carga útil de lectura en la memoria

generatedChecksum += payloadData [i];

}

suma de comprobación = ReadOneByte(); Leer byte de suma de comprobación de corriente

generatedChecksum = 255 - generatedChecksum; Tomar el complemento de suma de comprobación generada

if(checksum == generatedChecksum)

{

poorQuality = 200;

atención = 0;

meditación = 0;

para (int i = 0; i < payloadLength; i ++)

{/ / Procesar la carga útil

interruptor (payloadData[i])

{

caso 2:

i ++;

poorQuality = payloadData [i];

bigPacket = true;

rotura;

caso 4:

i ++;

atención = payloadData [i];

rotura;

caso 5:

i ++;

meditación = payloadData [i];

rotura;

caso 0 x 80:

i = i + 3;

rotura;

caso 0x83:

i = i + 25;

rotura;

por defecto:

rotura;

} / / interruptor

} / / bucle

#if! DEBUGOUTPUT

*** Agregue su código aquí ***

if(bigPacket)

{

if(poorQuality == 0)

digitalWrite (LED, alta);

otra cosa

digitalWrite (LED, baja);

Serial.Print ("PoorQuality:");

Serial.Print (poorQuality, DEC);

Serial.Print ("atención:");

Serial.Print (atención, DEC);

Serial.Print ("tiempo desde el último paquete:");

Serial.Print(Millis() - lastReceivedPacket, DEC);

lastReceivedPacket = millis();

Serial.Print("\n");

Switch(Attention / 10)

{

caso 0:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, bajo);

digitalWrite (GREENLED3, bajo);

digitalWrite (YELLOWLED1, bajo);

digitalWrite (YELLOWLED2, bajo);

digitalWrite (YELLOWLED3, bajo);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 1:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, bajo);

digitalWrite (YELLOWLED1, bajo);

digitalWrite (YELLOWLED2, bajo);

digitalWrite (YELLOWLED3, bajo);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 2:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, bajo);

digitalWrite (YELLOWLED2, bajo);

digitalWrite (YELLOWLED3, bajo);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 3:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, bajo);

digitalWrite (YELLOWLED3, bajo);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 4:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, bajo);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 5:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, bajo);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 6:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, alto);

digitalWrite (REDLED1, bajo);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 7:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, alto);

digitalWrite (REDLED1, alto);

digitalWrite (REDLED2, bajo);

digitalWrite (REDLED3, bajo);

rotura;

caso 8:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, alto);

digitalWrite (REDLED1, alto);

digitalWrite (REDLED2, alto);

digitalWrite (REDLED3, bajo);

rotura;

caso 9:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, alto);

digitalWrite (REDLED1, alto);

digitalWrite (REDLED2, alto);

digitalWrite (REDLED3, alto);

rotura;

caso 10:

digitalWrite (GREENLED1, alto);

digitalWrite (GREENLED2, alto);

digitalWrite (GREENLED3, alto);

digitalWrite (YELLOWLED1, alto);

digitalWrite (YELLOWLED2, alto);

digitalWrite (YELLOWLED3, alto);

digitalWrite (YELLOWLED4, alto);

digitalWrite (REDLED1, alto);

digitalWrite (REDLED2, alto);

digitalWrite (REDLED3, alto);

rotura;

}

#endif

bigPacket = false;

}

Else {}

Error de suma de comprobación

} / / fin si otra cosa de suma de comprobación

} / / fin si leer byte 0xAA

}
