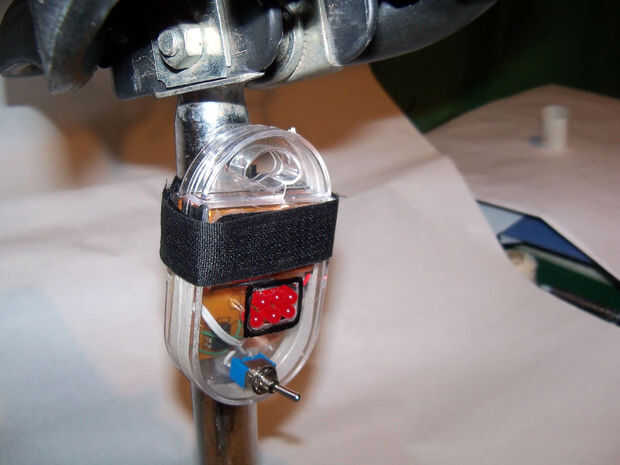

Es una luz LED que se concibió originalmente como un accesorio para los ciclistas, pero podría ser utilizado para cualquier propósito. La frecuencia a la que parpadea depende de las resistencias y condensadores utilizados. Se puede calcular usando esta calculadora para el 555 Astable circuitos.
Al final colocó con los siguientes valores que establece la frecuencia en Hz 1,215 o más o menos 823ms.

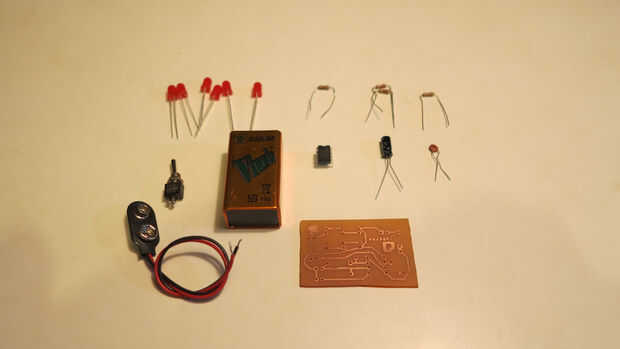

Resistencias
R1 = 100 ohm
R2 = 100 kohm
R3 y R4 = 220 ohmios
Condensadores
C1 = 2.2 ΜF
C2 = 10 nF
Otros materiales
1 Wazzabi LED luz PCB (PDF disponible)
6 LEDs rojos
1 circuito integrado Temporizador 555 de
1 interruptor on/off
1 batería de 9v
1 conector de batería de 9v
2 cables cortos (5cm)
Caso

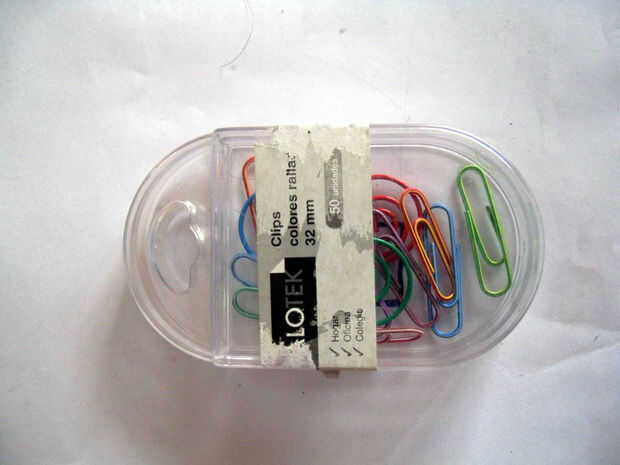

Esta parte depende de su imaginación. Utilizamos un caso de clip de papel transparente que encajan perfectamente pero podría trabajar también un frasco de loción de mano.
Cinta de velcro (20 cm)
Caja
Adhesivo de contacto

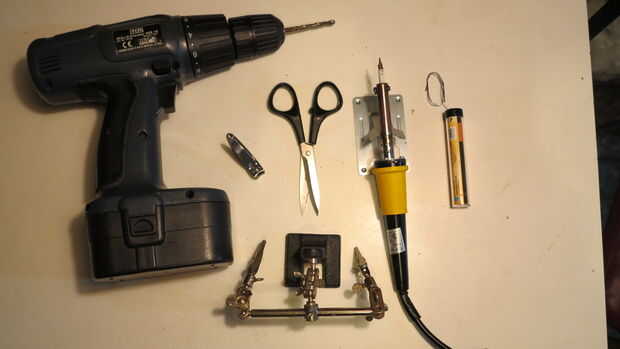

Herramientas
Taladro Dremel
Soldadura de hierro
Clavo o pieza metálica para la calefacción y perforación de plástico
DESCARGO DE RESPONSABILIDAD
Durante este instructable verá una resistencia 4,7 kohm en lugar de los 100 kohm que finalmente se estableció con. Este fue un cambio que hicimos en el último momento y no podíamos reshoot las fotos. Simplemente tome la resistencia de 4.7 kohm como si fuese un kohm 100 uno.
Video
Ver la luz parpadea aquí
