Parpadeo luz nocturna (por petición) (3 / 5 paso)

Paso 3: Parpadeo LED varios

En este punto, tenemos nuestra serie resisitance, ahora podemos parpadear LEDs varios a la vez utilizando nuestro circuito temporizador original, simplemente sustituyendo la resistencia serie y LED solo con nuestro nuevo resistor de la serie y juego de 4 LEDs paralelo.

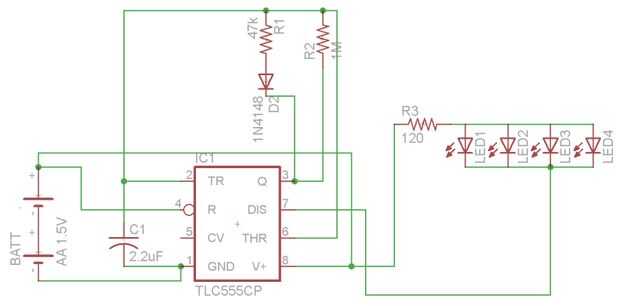

A continuación, verás un esquema de lo que tenemos hasta ahora. Se ve un poco diferente que el circuito en el enlace original, pero sobre todo es solo apariencias. La única diferencia real entre el circuito en http://www.satcure-focus.com/tutor/page11.htm y en este paso son el valor de la resistencia del resistor limitador de corriente, y el hecho de que ahora tenemos 4 LEDs en paralelo, en lugar de sólo un solo LED.

No tengo una resistencia de ohmios 127, usé lo que tenía. Normalmente prefiere aproximar hacia arriba, seleccionar el siguiente valor mayor resistencia con el fin de asegurarse de no dejar demasiada corriente a través, pero mi resistencia más cercana siguiente era mucho más grande, así que elegí una resistencia ligeramente por debajo de nuestro valor calculado :(

Estamos haciendo progresos, pero todavía tenemos un montón de luces parpadeantes. ¡ En el siguiente paso, vamos a hacer lo apague a luz del día!
