Parrilla de aluminio (1 / 4 paso)

Paso 1: Planos de parrilla

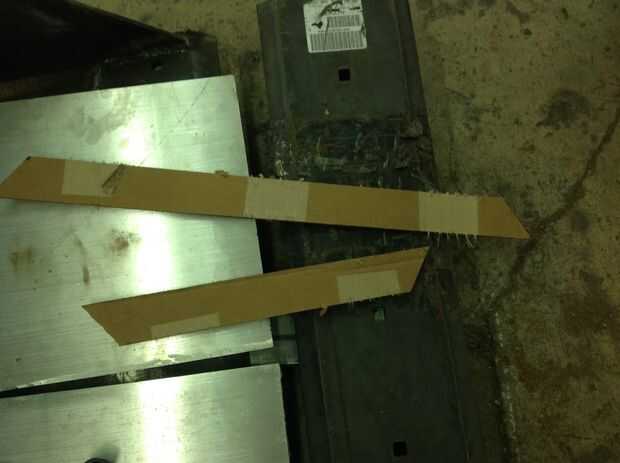

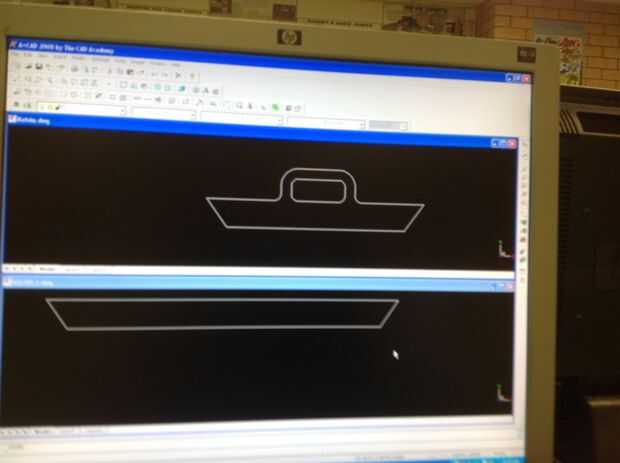

Trabajando en A + Cad sacó de los lados de la parrilla con las manijas. Por el lado más largo, las dimensiones fueron 24 y 3/4 x 2 pulgadas con un ángulo de 55 grados en las esquinas. Los lados más cortos fueron 15 y 3/4 x 2 pulgadas con el mismo ángulo en las esquinas. Antes que nada, corté las plantillas de cartón para ver cómo encajaría.

Las manijas de interior a interior son 1 5/8 pulgadas hacia fuera y 4 pulgadas de ancho. Para las esquinas, las manijas de los ángulos en el exterior y el interior son 90 grados con una leve curva en ellos. Existe una longitud de 5 pulgadas de la esquina las asas a cada lado. Para la parte del mango que tienes, es 3/4 pulgadas de ancho.
