Paso 1: Herramientas y materiales
Herramientas:
- Amoladora angular
- Disco abrasivo
- Disco de corte
- Soldador
- Gafas de seguridad, guantes de trabajo, guantes, casco de soldadura, protección auditiva de la soldadura
- Taladro y brocas
- OPCIONAL: Nivel Laser, nivel de burbuja
MATERIALES:
Este proyecto está hecho principalmente de chatarra, pero necesitará varias otras piezas.
Piezas para la parrilla sí mismo:
- Una Base. Algo para la parrilla estar de pie. Debe ser resistente al calor. Utilicé un disco de implementar granja acero de chatarra.
- De acero inoxidable-diámetro de su elección, pero afectará la tasa de combustible y tamaño de cocina. He utilizado tubos de chatarra de acero de diámetro de 6.5 pulgadas. Aproximadamente 3 pies de longitud.
- Tanque de agua de acero. Esto se convierte en el "bowl" parte superior de la parrilla y la superficie de cocción.
- 4 piezas de x de la pipa de acero de diámetro pequeño, unos 6" de largo
- grado de 2 x 90 codos de tubería del mismo diámetro
- 2 x bridas de la tubería del mismo diámetro
- 2 piezas x de material plano que quieres hacer superficies de encimera lateral
- Pequeños trozos de placa de acero
Piezas para la tapa de la parrilla:
- Un pedazo de madera, especie de su elección, para una manija de la tapa.
- 2 x pernos de carruaje (cerca de 5 pulg de largo) con tuercas y arandelas. Acero inoxidable es ideal, ya que estos estarán expuestos a calor y los elementos. Acero llano es alternativa de multa, más barato.
- piezas de 2 x de tubo de cobre o de acero o tubería, diámetro y longitud más corta que los pernos de carruaje, para utilizar como espaciadores.
- El extremo superior del tanque de agua.
Otros:
- Placa de acero, sobre lado 6" por 12" de largo. Perferations o ranurado es ideal.
- JB Weld

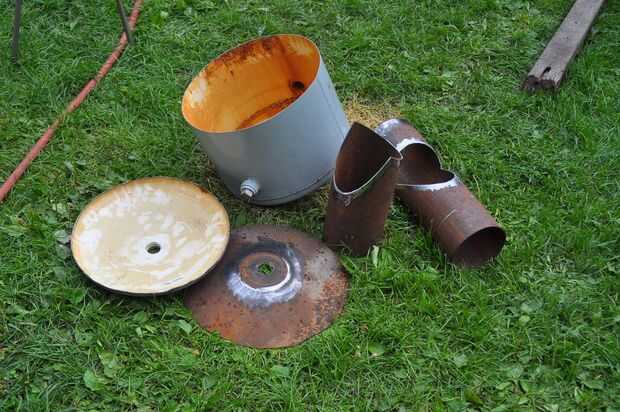

En primer lugar, reunir sus materiales para la sección principal de la parrilla de cohete.
- Base
- Tubos de gran diámetro
- Tanque de agua
La base debe ser lo suficientemente grande como para mantener la parrilla todo por sobresalir. También forma la parte inferior del final de la parrilla, que caliente carbones y asnos se caen. Cualquier tipo de placa de acero trabajaría bien. Encontré un pedazo de la vieja maquinaria agrícola que el proyecto de ley. Es un disco con cúpula de 16" de diámetro.

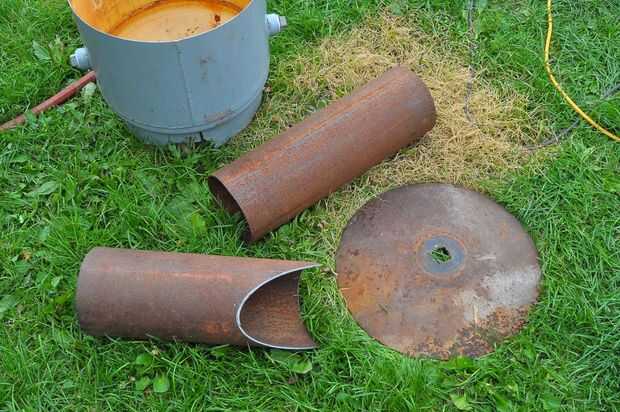

La pipa del diámetro grande necesita ser cortado en dos secciones. Hacer uno sobre 1 pie y el otro de 20" de largo. La sección 20" será el"tubo vertical", y la sección de pies 1 será el"tubo de alimentación"

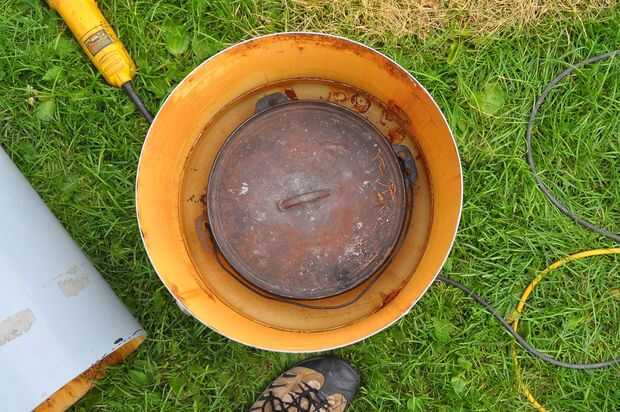

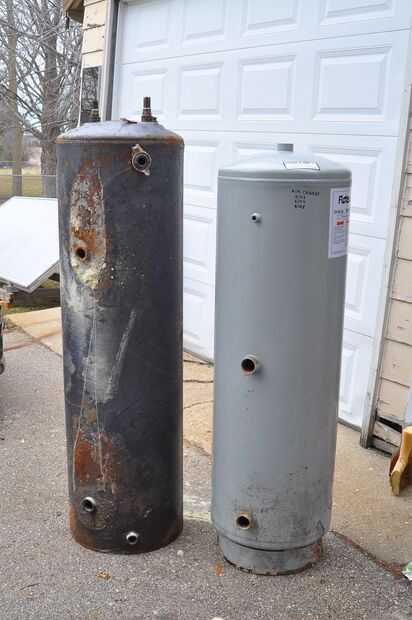

Tanque de agua que elegí era de 16" de diámetro. Ya fue cortado aparte de un experimento de agua solar que trabajé. La parte inferior del tanque se corta a aproximadamente 1 pie de altura. Esto se convierte en la cima de "bowl" de zona cocción a la parrilla. El depósito también fue elegido porque es es diámetro lo suficientemente grande como para caber mi camping fundición horno holandés, y un stock pot que utilizo para hervir el maíz.
Apilado para arriba, el tubo vertical, base y sección de tanque de agua debe llegar a una altura de pie cómoda para usted. La parte superior de la sección del tanque de agua es la altura que asar a la parrilla se llevará a cabo.
Para cortar el acero, encontré que una amoladora con disco de corte funciona mejor. Corta rápidamente, sin quitar a mucho metal y me hace una buen, línea recta. También se podría utilizar una sierra reciprocante con una cuchilla de metal, o un cortador de plasma si tienes acceso a uno.
Para marcar una línea en un objeto cilíndrico como el tanque de agua o pipa, envuelva una sección recta del metal de hoja alrededor de él y asegure con cinta adhesiva o conducto. Marque esta línea con un marcador permanente y luego retire la chapa.
Cortar los tubos y tanque de agua a la longitud, utilizando precauciones de sentido común. (Usar guantes de trabajo, ojo y oído, protección, etc.).
Corte la parte superior del depósito de agua y ahorrar para hacer la tapa.
Apilar hasta el tubo base, vertical y sección para tener una idea de cómo se verá su parrilla de tanque de agua. Si usted las mercancías trabajando sobre una superficie plana, como un piso de garage concreto, puede utilizar un nivel de burbuja para asegurarse de que el tubo vertical es perfectamente recto hacia arriba y hacia abajo. (Plomo!)
