Parte de un apoyo práctico con la impresión (3d) (1 / 6 paso)

Paso 1: Diseñar la recámara

Decidimos que valía la pena que tengan partes móviles.  impresión 3D no podía proporcionar la fuerza necesaria solamente, no y bajo presupuesto, por lo que el diseño evolutivo utiliza stock metal y piezas de plomería como un esqueleto robusto, con impresiones 3d para llevar los altos niveles de detalles externos.

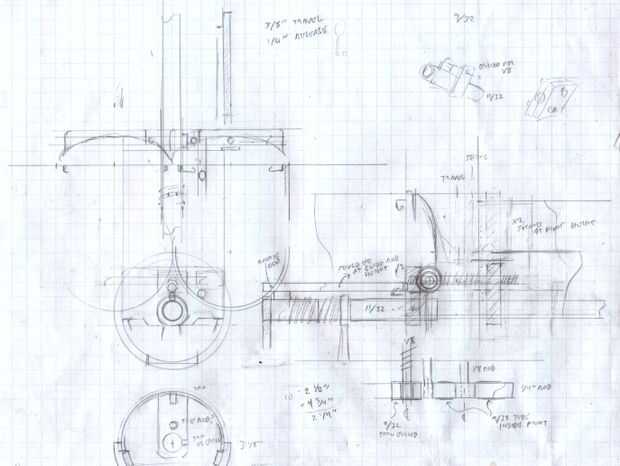

Muchos de los detalles mecánicos simplemente debían ser resueltos in situ.  Debido a los plazos para la impresión 3d (por lo menos 10 días hábiles de terminado y aceptado el modelo), acaba de contar en la construcción de las piezas de trabajo real mientras las partes 3d estaban en producción y la esperanza podía cortar y pegar para que encajen en el lugar cuando llegaron.  Más o menos, esto es lo que sucedió.

DISEÑO:

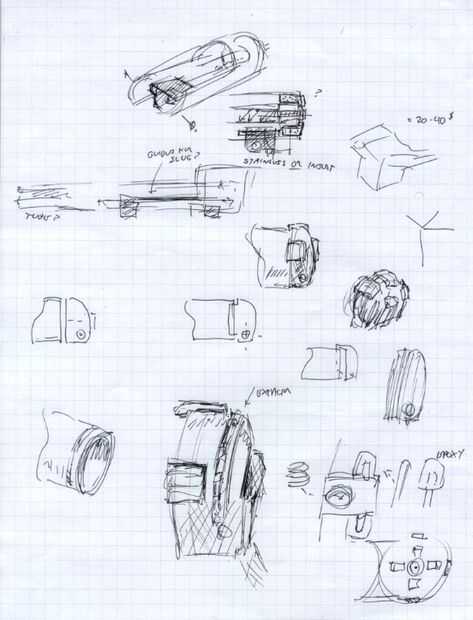

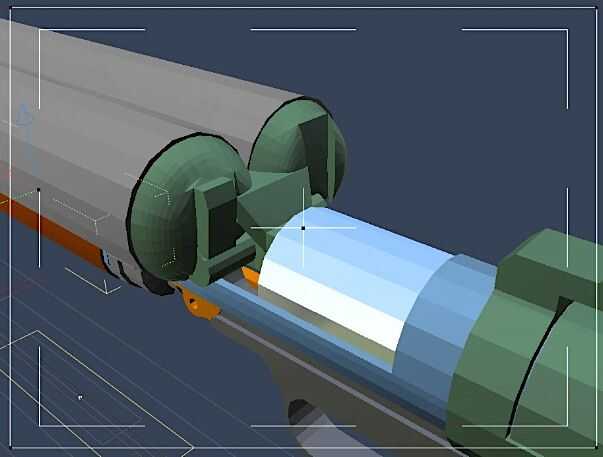

El primer paso fue un estudio formándose; Modelado a las varias formas usando las primitivas (cajas y esferas) para tener una idea de lo que parecía justo.  Uno de los primeros problemas fue que la línea central de cada barril alineado con la pared del tubo que funcionó en la culata.  Significó la Asamblea básicamente "tendidas" los lados.

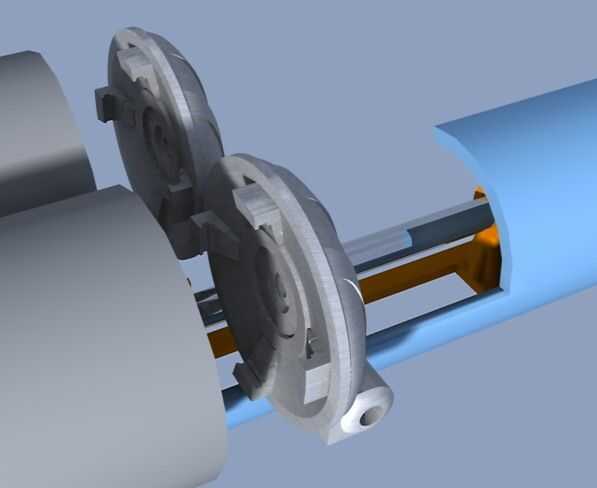

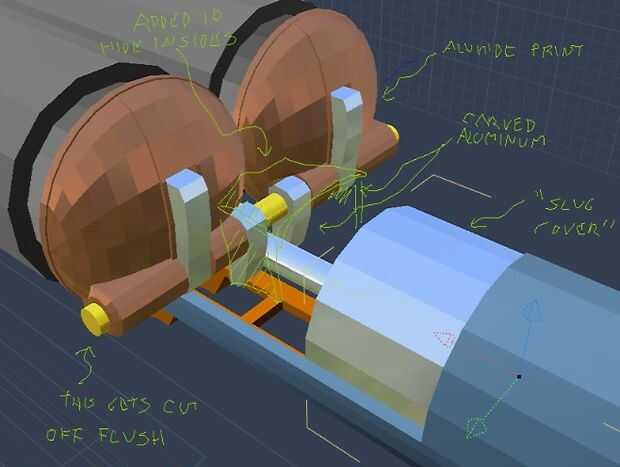

Desarrollo de conceptos con el cliente con un montón de idas y venidas de correos electrónicos, nos fuimos hacia adelante y hacia atrás sobre el concepto de martillos expuestos.  Finalmente nos fuimos con ellos, aunque no son estrictamente período, como por el momento decidimos finalmente que ya se envió la orden 3d.  Conceptualmente, en este punto, martillos de aluminio montaban en una barra de latón, con un par de aluminio "espuelas" sentado en el receptor donde es posible vincularlas al gatillo (esto resultó para ser un objetivo estiramiento que era muuuucho de manera demasiado elástico).

Ya que nosotros también no habíamos nunca clarificado si éstos eran entubados granadas o cohetes caseless, si tenían un borde o ranura de la campana o lo que sea, he hecho algunos hardware fantástico arbitrario de la garra en la cara interior.  Si no nos gusta, siempre nos podríamos cortar.
