Para crear un recinto alrededor de LED de 7 segmentos. En este proyecto, usar 0,8" altura de LEDs de 7 segmentos. La cavidad para 3 dígitos medida 60 mm Widith por 28 mm. He añadido 2mm de espesor de pared. Hice la cuesta con altura de 1mm y 2mm de ancho en los bordes superiores.
Procedimiento:

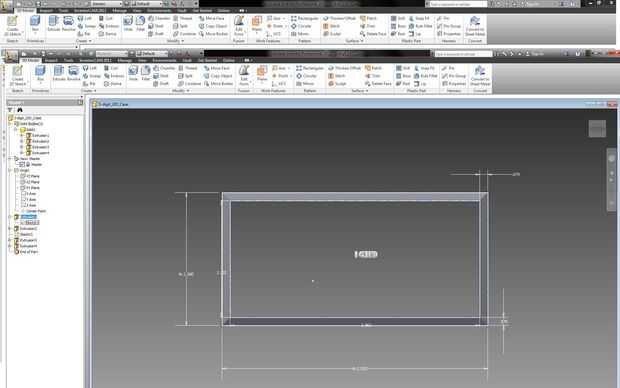

Usar Autodesk Inventor profesional. He creado un boceto 2D. Elegir plano horizontal. Yo dibuje un rectángulo para la cavidad. Yo dibuje otro rectángulo y referencia en el primer rectángulo y añadir 4mm. Entonces centro del rectángulo 2 con herramientas de medida de restricción por compensación 2 lados (lados derecho y lados inferiores) de 2mm.

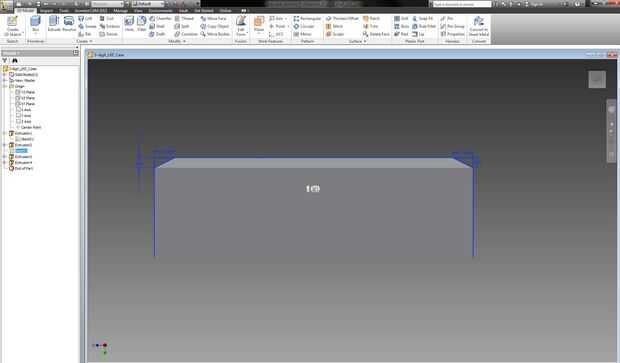

Utilice 2 lados para crear las pistas de 1mm vs 2mm que forma la superficie superior.
Guardar archivo de Autodesk Inventor y exportar la geometría en formato STL.

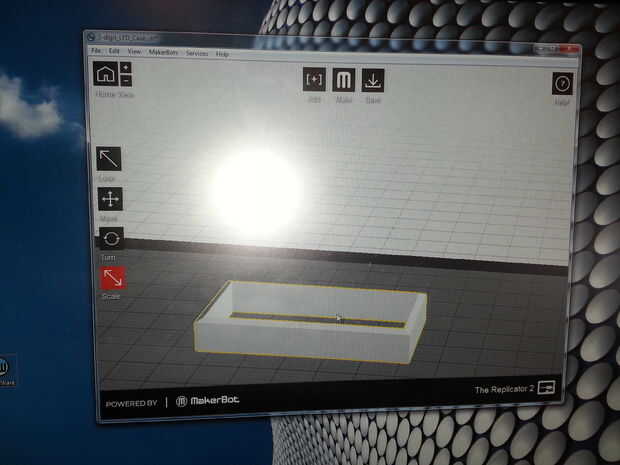

Traer el archivo STL MakerBot y impresión. Se tarda unos 10 minutos y material cuesta sólo unos centavos.
Consejo:
* Dependiendo de cuan crespo te gusta que sea, podría hacer la apertura 60,5 x 28 mm para cada uno de inserción.

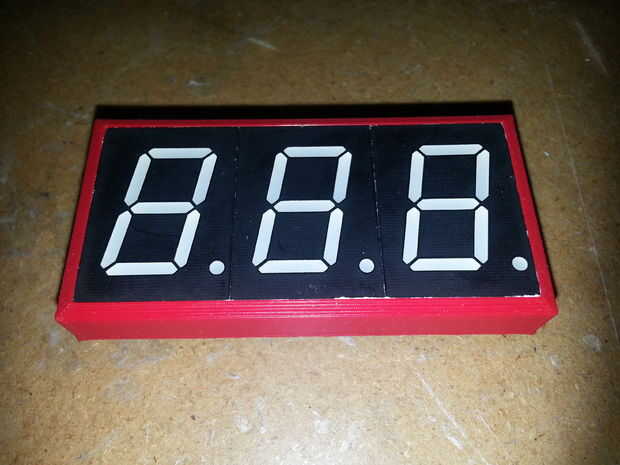

* Una vez su completa la parte de diseño, podría poner el recinto.
Aplicación de pegamento es opcional. En caso de que deba desarmarlos, no te interese poner pegamento a las partes.

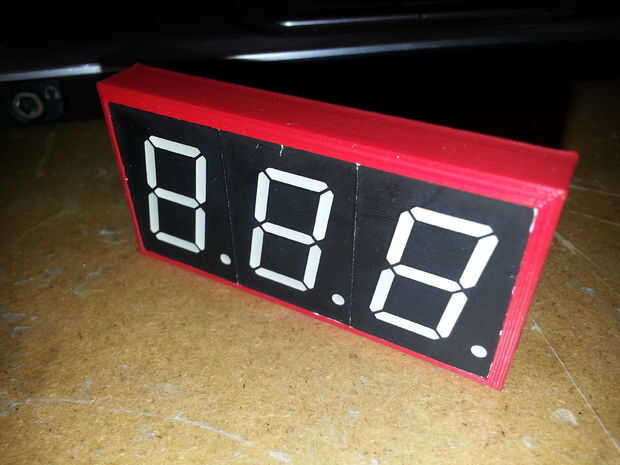

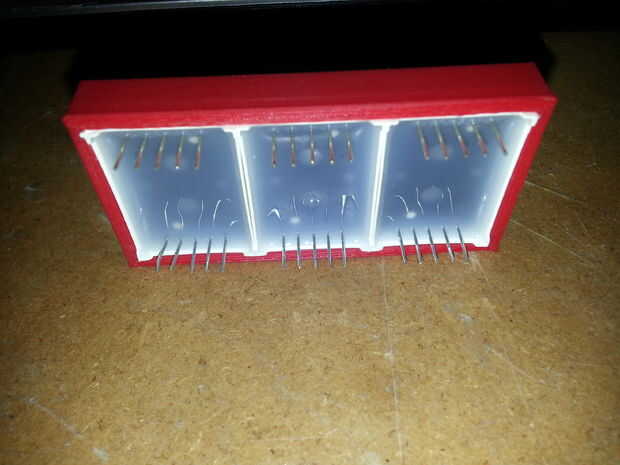

* A fin de empujar los LEDs dentro del recinto con facilidad y minimizar cualquier rotura. Utilizar dos trozos pequeños de madera plana y prensa. Comprimir lentamente hasta que el LED se mueve en el recinto. Tienes que colocar la pieza en la mordaza de la los LEDs son empujados uniformemente en el recinto.

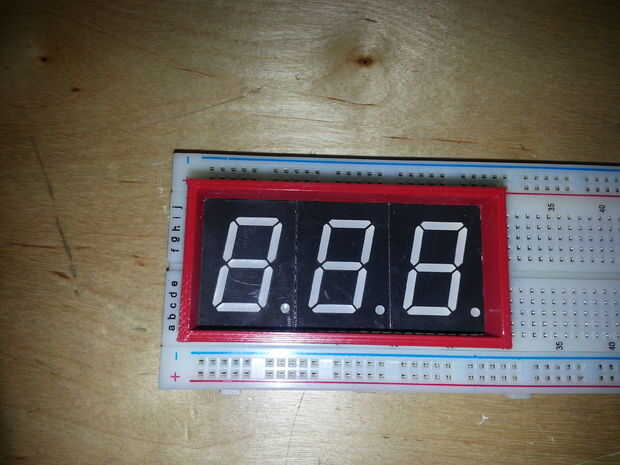

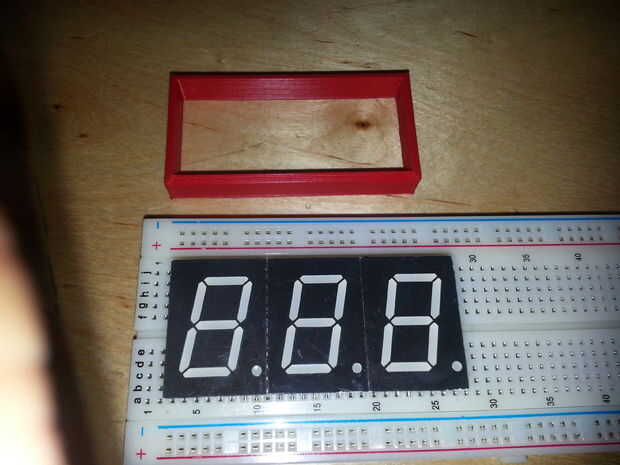

* Como se señaló, en esta situación, el recinto no permitirá que el cableado en el diseño. Utilice un tamaño más pequeño LED para ajustar y electrónica continua trabaja. Para LEds más grandes, utilice 2 breadboards. En el futhre, podría añadir más fotos.
¡ Diviértete en tu viaje!
