Parte posterior del Monitor frambuesa Pi Monte (2 / 4 paso)

Paso 2: Diseño de los componentes de la Base

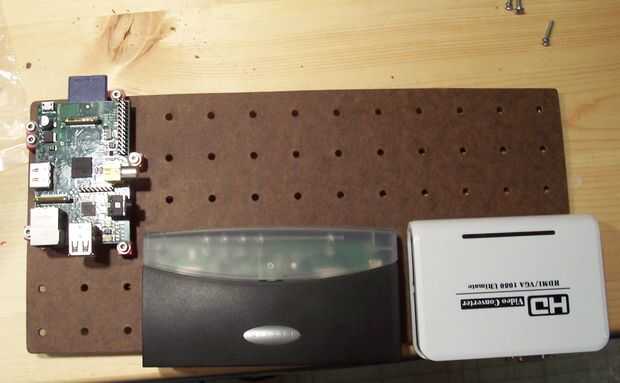

(1) la frambuesa Pi tiene conectores hacia afuera desde cada borde por lo que es difícil encontrar una manera de colocarlo así los cables de conexión óptimo se arreglan. El arreglo en la figura 3 fue lo mejor que pude subir con.

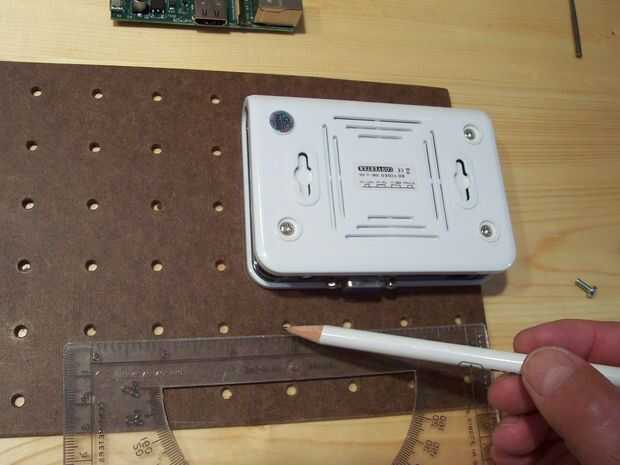

(2) el montaje de periféricos y dispositivos de apoyo es altamente específico del dispositivo. En el caso del concentrador de USB y el convertidor de vídeo, había agujeros de montaje roscados o ranuras en la parte inferior de cada uno. Utilizando mediciones y estimación del globo ocular (Figura 4), ubicar la posición de cada uno y perforó un agujero en el pegboard para que tornillos de montaje pueden pasar a través de.

(3) montaje de la Raspberry Pi puede ser complicado. He usado Lego Universal de circuitos separadores se describe en otro Instructable.

Nota: tuve que volver atrás y modificar el montaje con una pieza adicional de pegboard "espaciador" para permitir suficiente espacio para los tornillos de montaje no se raspan contra la parte posterior del monitor. También tuve que taladrar un orificio de acceso en el espaciador para permitir la futura eliminación del hub USB (Figura 5). Lo que tienes que hacer para que funcione,.

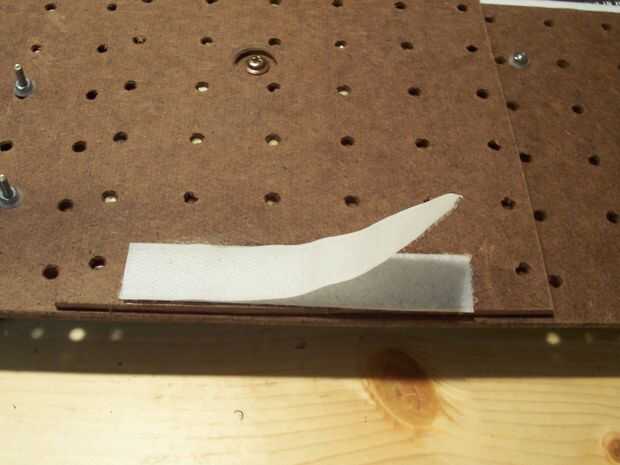

(3) pegue un trozo de Velcro en la parte superior del centro de la placa de montaje (Figura 5). Si no está centrada, la Junta se cuelga desproporcionado. Siga las instrucciones en el envase de cemento de contacto. Ambas superficies de la pieza a ser pegado con cemento y deje secar antes de los juntar a de la capa.

Nota: parte superior del centro puede no ser la mejor posición para el cierre de Velcro en su situación particular. Dondequiera que usted decide poner el Velcro, asegúrese de que la Junta de montaje contará con el apoyo de una manera que no permite un lado a combarse.
