Paso 4: Conectarlo
Los tableros son flasheados con nuestro código brillante. Ahora todo lo que queda es los cables hasta el interruptor y la luz.
Cableado de la tarjeta de entrada
La placa de entrada es bastante simple. Sólo tiene que conectar el interruptor a la terminal de GP2 y uno de los terminales de tierra.

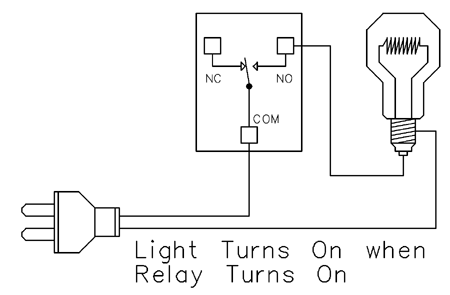

Cableado tablero del Relais
Para la placa de relé se conectará la pierna caliente AC fuente al terminal COM del relé y la pierna caliente bombilla AC al terminal del relé NO. Entonces sólo tiene que conectar la pata neutro de su fuente de CA directamente a la pierna neutral de la bombilla.
