Paso 3: código:
El código de partículas ADT75 se puede descargar desde nuestro repositorio de github-ControlEverythingCommunity
Aquí está el enlace para el mismo:
https://github.com/ControlEverythingCommunity/ADT7...
La hoja de datos de ADT75 se puede encontrar aquí:
https://S3.amazonaws.com/controleverything.Media/c...
Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.
También puede copiar el código desde aquí, se da como sigue:
Distribuido con una licencia de libre albedrío.
Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.
ADT75

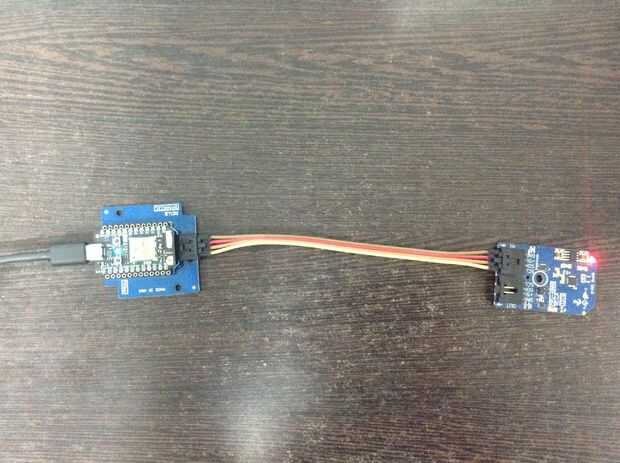

Este código está diseñado para trabajar con el módulo de Mini de I2C ADT75_I2CS de ControlEverything.com.
https://www.controleverything.com/content/tempera...
#include < application.h >
#include < spark_wiring_i2c.h >
Dirección I2C ADT75 es 0x48(72)
#define Addr 0x48
flotador cTemp = 0.0, fTemp = 0.0;
int temp = 0;
void setup()
{
Establecer variable
Particle.variable ("i2cdevice", "ADT75");
Particle.variable ("cTemp", cTemp);
Inicializar la comunicación I2C como maestro
Wire.Begin();
Inicializar la comunicación serial, juego velocidad en baudios = 9600
Serial.Begin(9600);
Delay(300);
}
void loop()
{
unsigned int datos [2];
Iniciar transmisión I2C
Wire.beginTransmission(Addr);
Registro de datos Seleccione
Wire.Write(0x00);
Detener la transmisión I2C
Wire.endTransmission();
Solicitud de 2 bytes de datos
Wire.requestFrom (Addr, 2);
Lee 2 bytes de datos
Temp msb, lsb temp
Si (Wire.available() == 2)
{
datos [0] = Wire.read();
datos [1] = Wire.read();
}
Convertir los datos en 12 bits
Temp = ((datos [0] * 256) + data[1]) / 16;
if(Temp > 2047)
{
Temp = 4096;
}
cTemp = temp * 0.0625;
fTemp = (cTemp * 1.8) + 32;
Datos de salida al tablero
Particle.Publish ("temperatura en grados Celsius:", String(cTemp));
Particle.Publish ("temperatura en grados Fahrenheit:", String(fTemp));
Delay(1000);
}
