Paso 3: código:
El código de la partícula para TMP100 puede descargarse desde el repositorio de github-ControlEverythingCommunity
Aquí está el enlace para el mismo:
https://github.com/ControlEverythingCommunity/TMP1...
La hoja de datos de TMP100 puede encontrarse aquí:
https://S3.amazonaws.com/controleverything.Media/c...
Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.
También puede copiar el código desde aquí, se da como sigue:
Distribuido con una licencia de libre albedrío.
Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.
TMP100

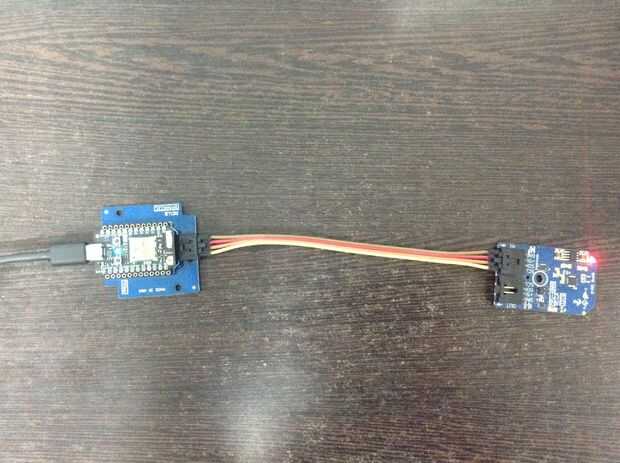

Este código está diseñado para trabajar con el módulo de Mini de I2C TMP100_I2CS de ControlEverything.com.
https://www.controleverything.com/content/tempera...
#include
#include
Dirección I2C TMP100 es 0x4F(79)
#define Addr 0x4F
flotador cTemp = 0, fTemp = 0;
void setup()
{
Establecer variable
Particle.variable ("i2cdevice", "TMP100");
Particle.variable ("cTemp", cTemp);
Inicializar la comunicación I2C como maestro
Wire.Begin();
Inicializar la comunicación Serial, juego velocidad en baudios = 9600
Serial.Begin(9600);
Iniciar transmisión I2C
Wire.beginTransmission(Addr);
Registro de configuración seleccione
Wire.Write(0x01);
Sistema de conversión continua, modo de comparador, resolución de 12 bits
Wire.Write(0x60);
Detener la transmisión I2C
Wire.endTransmission();
Delay(300);
}
void loop()
{
unsigned int datos [2];
Iniciar transmisión I2C
Wire.beginTransmission(Addr);
Registro de datos Seleccione
Wire.Write(0x00);
Detener la transmisión I2C
Wire.endTransmission();
Solicitud de 2 bytes de datos
Wire.requestFrom (Addr, 2);
Lee 2 bytes de datos
cTemp msb, lsb cTemp
Si (Wire.available() == 2)
{
datos [0] = Wire.read();
datos [1] = Wire.read();
}
Convertir los datos
cTemp = (((datos [0] * 256) + (datos [1] & 0xF0)) / 16) * 0.0625;
fTemp = cTemp * 1.8 + 32;
Datos de salida al tablero
Particle.Publish ("temperatura en grados Celsius:", String(cTemp));
Particle.Publish ("temperatura en grados Fahrenheit:", String(fTemp));
Delay(1000);
}
