Partido caja ligera (5 / 13 paso)

Paso 5: Luces - luz estroboscópica (cómo hacer)

Este es mi parte favorita de este proyecto. Un poco de historia que puede pasar: me tropecé a través de esta organización llamada el grupo Geek y después de hacer algunas búsquedas, encontré este video sobre relés. Un pensamiento llegó a mí, si ambos lados del relé están cambiando constantemente de NO a Carolina del norte, luego strobe una luz. Después de experimentar un poco, encontré que probablemente no podía ir en cualquier lugar porque sólo se atenuará bombillas, LEDs y otros dispositivos electroluminoso. Finalmente, encontré la respuesta cuando compramos algunos no Dimmable CFL bombillas. Trabajó. Lo único que digo es:
Razones para no querer utilizar relés
Relés son ruidosos al ciclismo en y encendido y apagado, por lo que habrá un continuo clic haga clic en siempre de fiesta. (Si la música es fuerte lo suficiente no aunque!) También, de CFL Tómese su tiempo para calentar, por lo que el primer minuto o efecto estroboscópico será ligeramente tenue a menos que dejas las bombillas de les calentamiento antes de luz estroboscópica. Por último los impulsos del relé, la corriente de la pared cambia entre + y - por lo tanto corriente alterna. La onda senoidal tendrá altas y bajas y el RMS (raíz cuadrada media) es el centro. El relé se abrirá a veces por debajo del RMS (120v) y en algún momento por encima de lo que algunos destellos más brillantes y algunos destellos más oscuras que otras. Hay alguna forma de arreglar esto sin necesidad de comprar realmente un estroboscopio por desgracia. La razón que tengo dos bombillas que al mismo tiempo, es porque los bulbos más allí son, más difícil es darse cuenta. CFL no gusta también intermitente o eso dijo, sigamos:

Aquí está el original y el número 2 prototipos.

Cómo construir un relé de luz estroboscópica

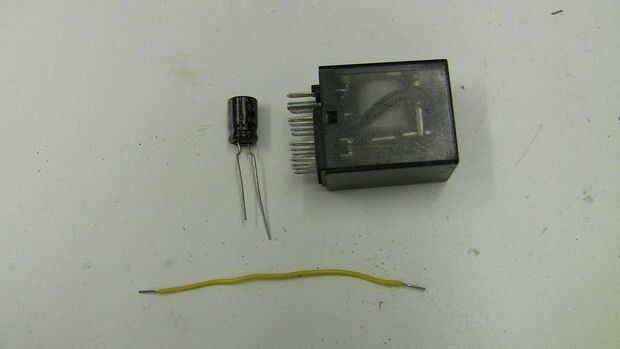

Partes:
Relé con 2 conjuntos de contactos normalmente cerrados (Asegúrese de que está clasificada para 120 VCA y al menos 1 amperio)
Puente de alambre

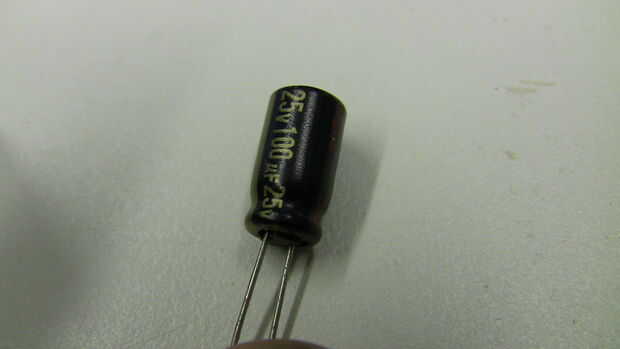

Condensador - depende el tamaño y la potencia de su servidor. A ver lo que me refiero más adelante.

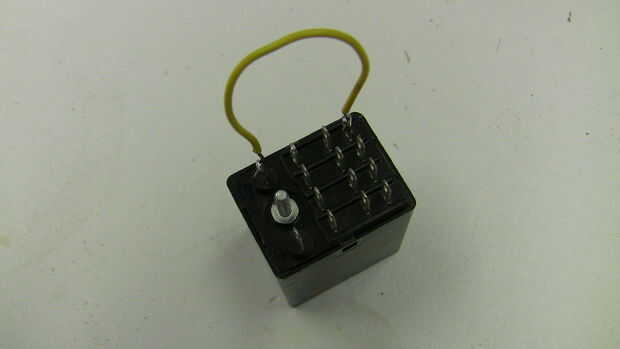

Paso 1: Conecte el alambre puente de uno de los pasadores de NC a uno de los pines de la bobina

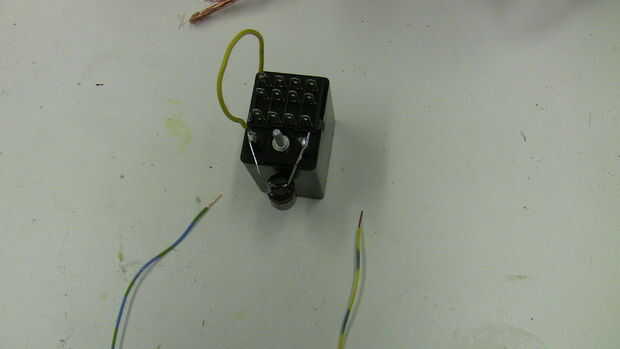

Paso 2: Añadir el condensador en los bornes de la dos bobina (más grande el condensador más lento del estrobo)

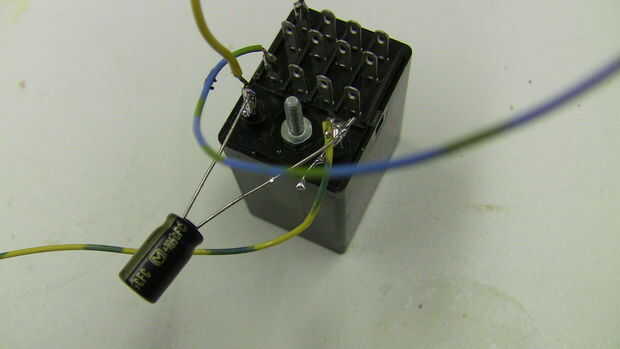

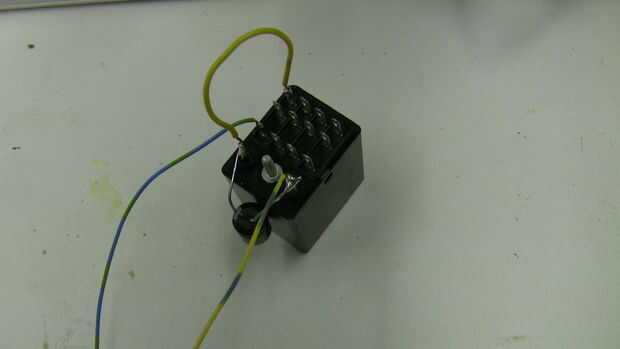

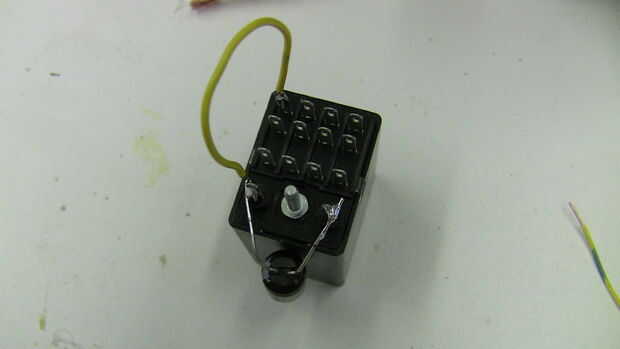

Paso 3: Agregar un DC en el alambre a la terminal de la bobina opuesta del puente y el otro cable al otro pin de NC. (Ver imagen 6)
Paso 4: Eso es todo! Todo lo que tienes que hacer ahora es probar valores de capacitancia diferentes y conectar los otros cables de NC a la luz.

Aquí está construida y funcionando: http://www.youtube.com/watch?v=K-IRPsM4aDo
Primer clip es con ningún condensador
En segundo lugar es con alta capacitancia (strobe lento)
En tercer lugar está con baja capacitancia (estroboscópica rápida)
Cuarto es oscurecimiento de un LED
