Paso 4: Soldadura soldadura soldadura!
Ahora había preparado la tira de LED. Soy un novato en la electrónica, y este fue un proyecto de gran principiante.

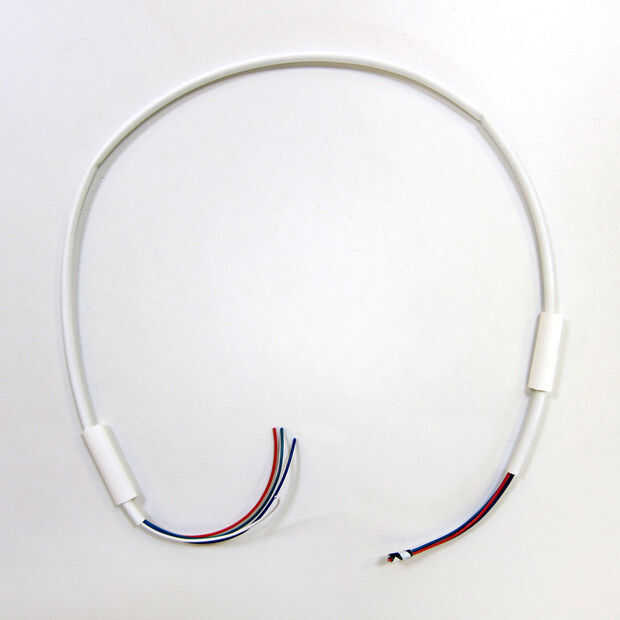

Usando el diagrama que he creado como una guía, hice las secciones de cable para cada uno de los saltos en mi tira de led pasando los 4 cables por 3/16"-encogimiento de calor, con dos 3/8 corto" secciones retráctil para proteger las conexiones ellos mismos en cualquiera de los extremos (primera foto). La tira del LED tiene vías para la alimentación principal y de los canales R, G y B, usé alambre de aquellos colores más blanco para mantener las cosas fácil.

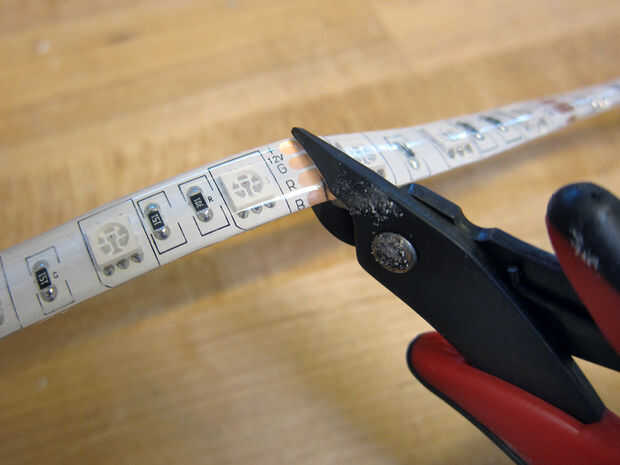

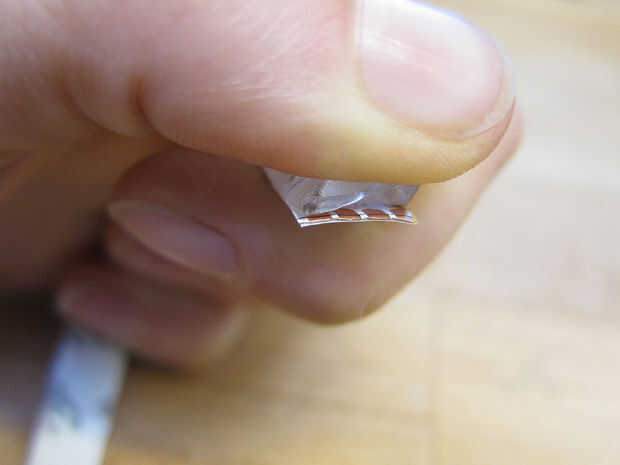

Una vez que éstos fueron preparados hice un corte en la línea de corte más cercana a lo largo de la tira a mi longitud deseada para la primera sección. Esta tira de LED funciona en ambas direcciones, por lo que no importa qué extremo trabajó desde que ambos enchufado en el controlador de IR. Cuidadosamente pelados detrás la impermeabilización y cortado para exponer los electrodos de soldaduras.

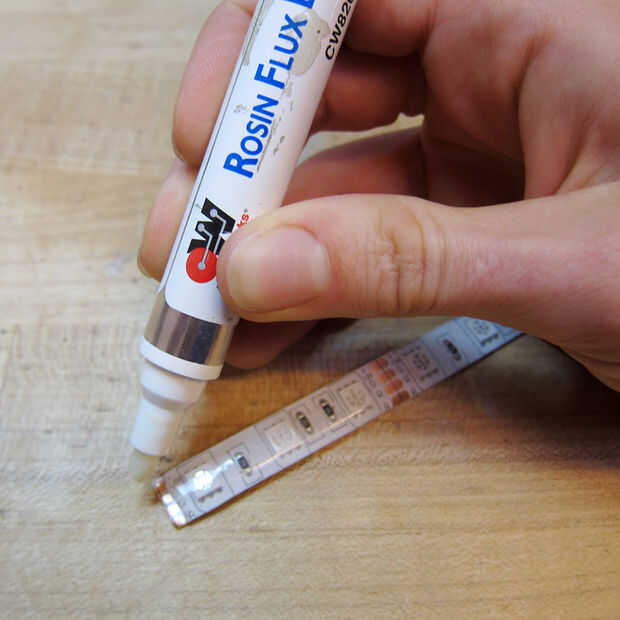

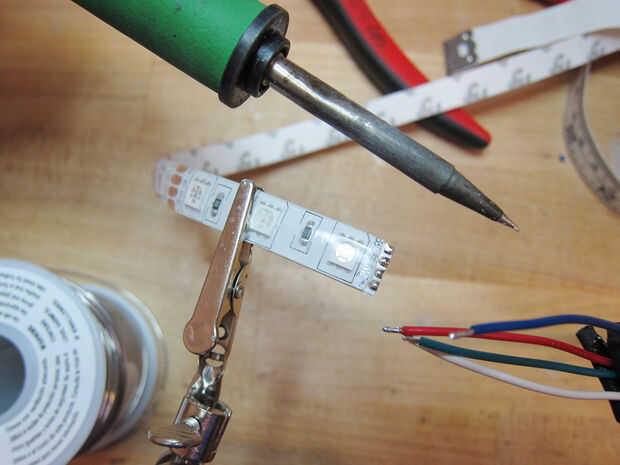

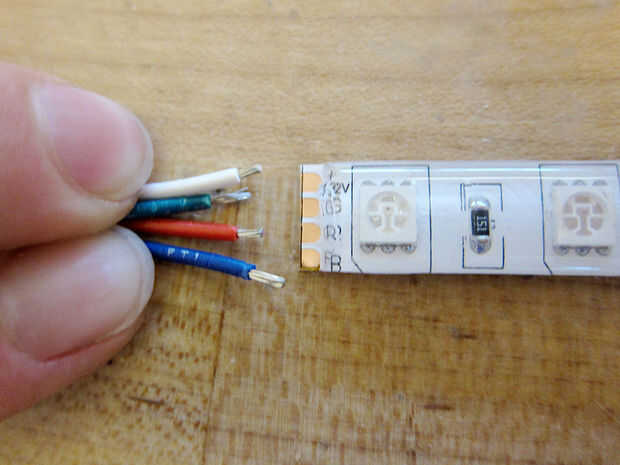

Escorificados los pads de soldaduras y los extremos de hilo expuestos y había estañado con soldadura. Dejando una burbuja agradable de soldadura sobre las almohadillas de la tira LED hecho fijar los cables a ellos más fácil.

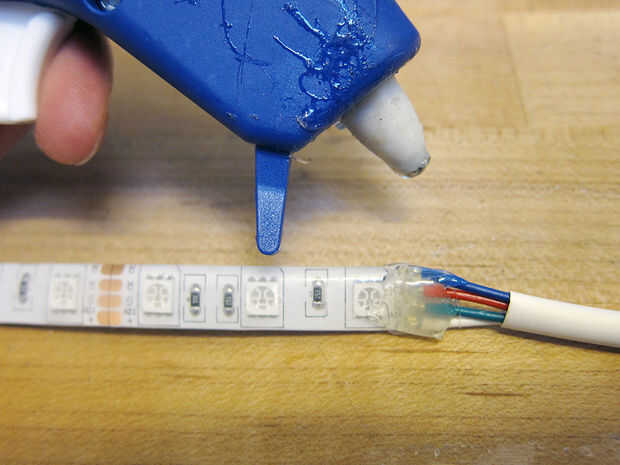

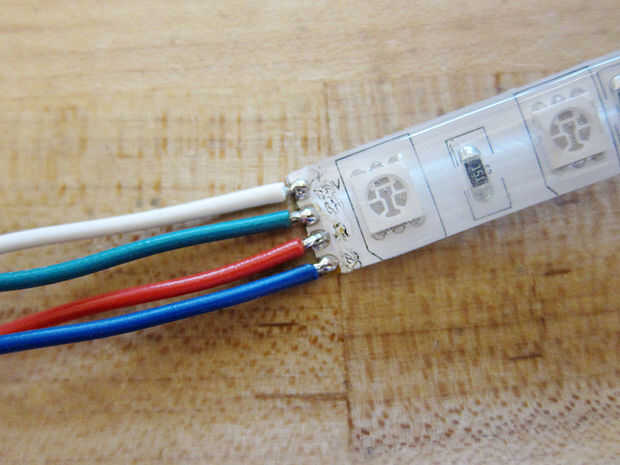

A continuación soldar cosas juntos, teniendo cuidado de tener buen contacto y mantener las cosas claras entre cada conexión. Para probar las conexiones, usé un multímetro y probados los extremos de los cables que salen por el otro lado de la contracción del calor a los pines en el conector IR para la conexión. Una vez satisfecho que cada uno de ellos estaba conectado a uno al otro, yo caliente había pegado la conexión y utilizar una pistola de calor para apretar al encogimiento del calor sobre todo.
Aquí hay más sobre el uso de un multímetro.
Continué de esta manera a lo largo de la tira, cada conexión de prueba cuando fui. Porque no había todavía recibí mis conectores JST para desconectar mi cesta, dejé los para más adelante, que funcionó bien desde que me dio la oportunidad de ajustar la longitud de los cables en ese lugar una vez que todo estaba pegado abajo.
Por último - el momento de la verdad! Había enchufado en la pared, y todo lo trabajado. ¡ Un éxito!
