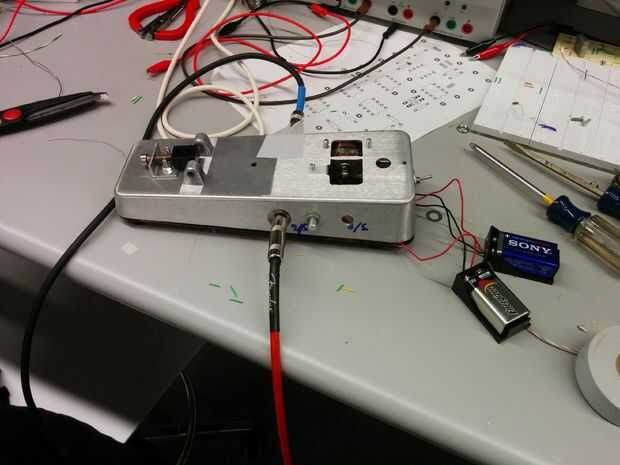

El objetivo original de este proyecto era construir un pedal de wah funcional, usando nuestras habilidades de electrónica básica, con un simple y fácil de entender el circuito, diseñado para guitarra eléctrica o bajo. Al final del día, sin embargo, terminamos con algo que realmente funciona más como un ecualizador, con algunos recortes y ganancia. La función básica de este pedal es aislar ciertas gamas de frecuencia de la señal de entrada, que se añaden en proporción variable a la señal de entrada original, con la intención de acentuar estas frecuencias seleccionadas. Recorte se añade a la parte filtrada de la señal para la diversión extra.
El uso funcional de este producto es sencillo. Esto es para ser utilizado como un pedal de efectos. Además, esto puede utilizarse para enseñar efectos de banda simple pasan filtros y diversas herramientas electrónicas, como el op-amp básico circuitos, diodos, etc.. Nuestro resultado final tiene la capacidad para controlar una función de bypass, función, proporciones de porciones de la señal y la gama de frecuencia del filtro band-pass de mezcla de distorsión.
Con todo, las piezas que utilizamos son bastante comunes. Valores de resistencia y condensador no tienen que ser exacta, use lo que usted puede encontrar y construir el circuito probablemente no cuesta más de $20 a más.
Lista de partes:
1) para el circuito
- 2 1/4" conectores de entrada
- op-amps de alta velocidad 6
- Utilizamos LF411s porque eran baratos y disponibles, dependiendo de cuánto usted desea pasar, tal vez podría incluso optar por un audio op-amp de alto rendimiento como la LME49710 o lo que sea.
- 1 condensador de 10nF
- 1 condensador de 20nF
- 2 condensadores de 1uF
- 2 diodos de germanio (con drop forward voltaje ~0.6 - 1.0V)
- Personalmente utilizamos diodos 1N34A.
- 1 doble asociado 100k y 100 Potenciometro k
- potenciometro de 1 50 k
- potenciometro de 1 10 k
- resistencias 9 3.3 k
- resistencias 2 1.5 k
2) para la alimentación
- 1 tiro triple, interruptor bipolar
- 2 pilas de 9V y los titulares de la batería
He ligado unas muestras de sonido abajo donde profanan una vez respetables riffs con mi guitarra unremarkable, para que usted tenga algunos motivos de comparación.
