Paso 5: Conexión de dispositivos externos
El aspecto físico de este proyecto fue bastante simple ya que sólo teníamos un componente externo. La Junta tiene la mayoría de entradas y salidas que son vitales para el juego como el display de siete segmentos, botones e interruptores. Lo único que tenemos que añadir en fue el orador.

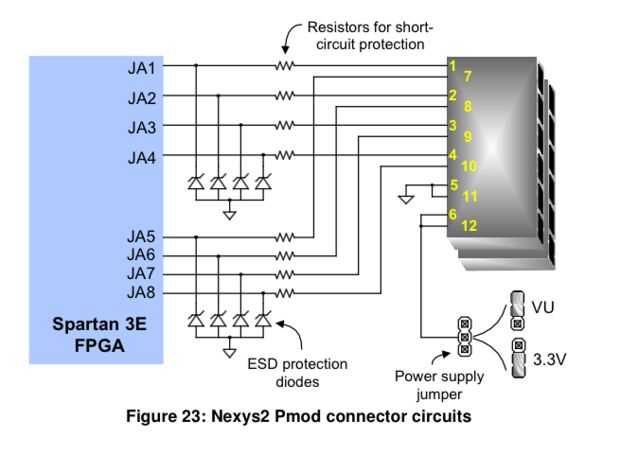

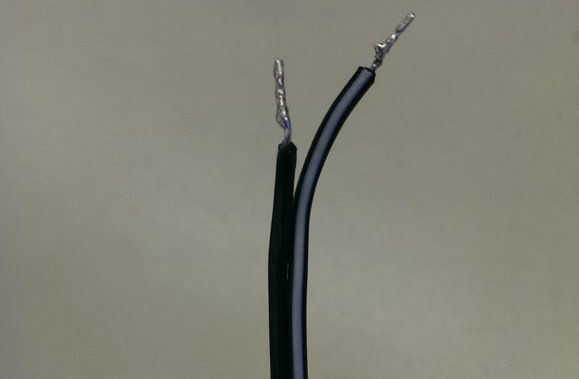

La Junta de SDMONexys tiene varias salidas de pins para Pmods así que usted puede escoger cualquiera. Mirando el diagrama del circuito del conector, podemos ver que pines 5 y 11 son tierra y los pines 6 y 12 son energía y el resto de los pines son datos. Conectamos la tierra de nuestro altavoz (línea negra continua) al pin 11 y el positivo (negro con línea blanca tira) al pin 7 del conector. De nuestro archivo de restricción del usuario en el último paso, genera la onda cuadrada al pin 7.
