Paso a paso Motor Reactor de arco (3 / 5 paso)

Paso 3: Preparación de las bobinas del estator

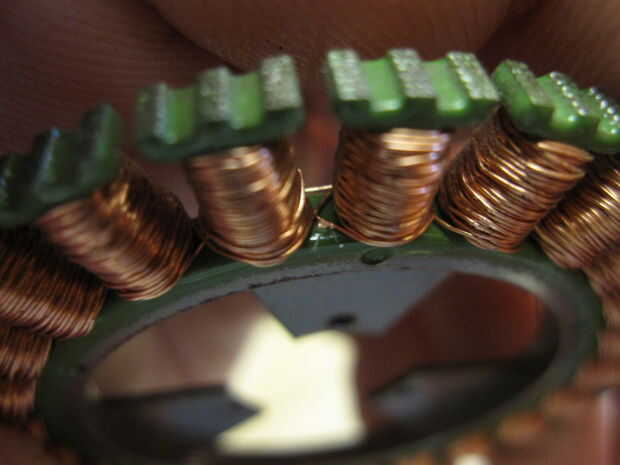

El estator del motor paso a paso consta de una serie de bobinas de alambre. El motor paso a paso que llegó a mis manos fue un motor de 8 polos, 3 fases, lo que significa que hubo 3 sets de 8 bobinas conectadas juntos en serie en el estator. Con las vueltas en una bobina dada, tocan, es importante que los cortocircuitos no ocurre en las vueltas de la bobina. Por lo tanto, el alambre de cobre de las bobinas está recubierto de una fina capa de aislamiento que pretende evitar que el flujo eléctrico a través de vueltas de la bobina.

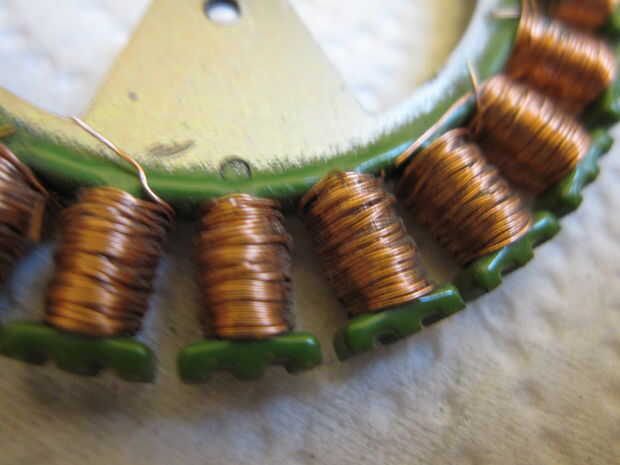

Al construir el reactor arc, soldar leds a las bobinas del motor paso a paso. Al soldar, dependiendo del aislamiento y el calor de la plancha, es posible que el proceso de soldado quema lejos el aislamiento en los cables. Debido a esto, es conveniente para cortar todos los cables que unen las bobinas llevadas a otra bobina, con el fin de no inadvertidamente cortocircuito en un led o leds de alambre juntos incorrectamente.

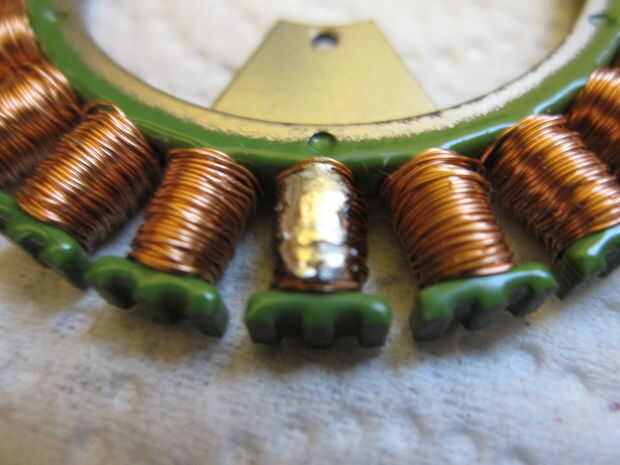

Una vez que cualquiera de las 2 bobinas para un dado conducido eléctricamente aislado (todos los alambres de conexión a otras bobinas quitadas), avanzar un agregar algunos de soldadura a la bobina (hará mucho más fácil aplicar el led por el camino).

Una vez que ambas bobinas eléctricamente aisladas y soldadas, proceder al siguiente paso, en el que vamos a añadir un led a la bobina.
