Paso 4: La conexión a
![]()
![]()
![]()

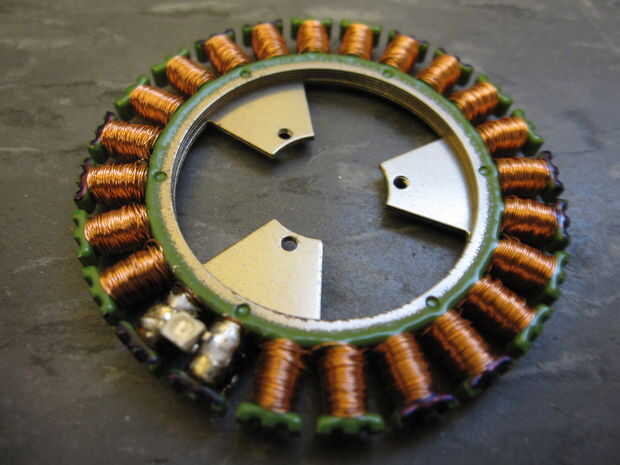

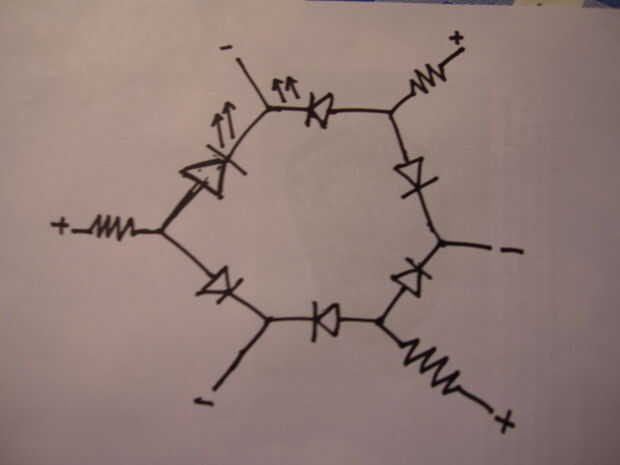

Una vez un par de bobinas eléctricamente aisladas con soldadura aplicada, seguir adelante y soldar el led entre ellos. Si está usando un paquete PLCC-2 led (los LED solo tienen 2 cables en ellos), entonces simplemente estaño el 2 led conduce a las bobinas. Si, por el contrario, utiliza un paquete PLCC-4 (paquete tiene 4 cables en él), tienes que sólo quiere la soldadura de los cables (consulte la ficha técnica led para determinar que conduce a la soldadura). Para referencia, se incluye una copia del esquema eléctrico en las siguientes imágenes. Desde el esquema, he utilizado 6 leds que agrupan en 3 pares, con los ánodos de cada par led frente a uno con el otro (en otras palabras, atrás la dirección de todos los demás condujo en su reactor de arco).

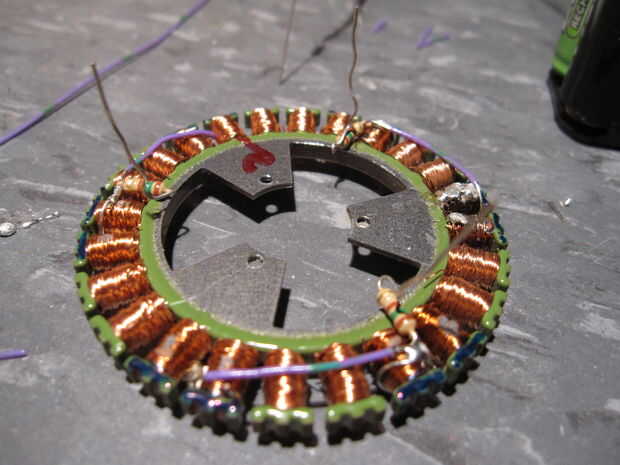

Una vez han soldar todos los leds juntos, adelante de la soldadura de los cables para conectar todos los cátodos led juntos y unir los ánodos de cada par led. Conecte cada par de ánodos de un resistor limitador actual. En este punto, potencia tu circuito para probar el cableado led, los errores de la resolución de problemas. Una vez que trabaja, desde la placa del motor paso a paso (añadiendo pegamento caliente) y luego hizo las conexiones finales para el soporte de la batería.
