Paso 7: Alineación de perno que hace en la tabla de sacrificio

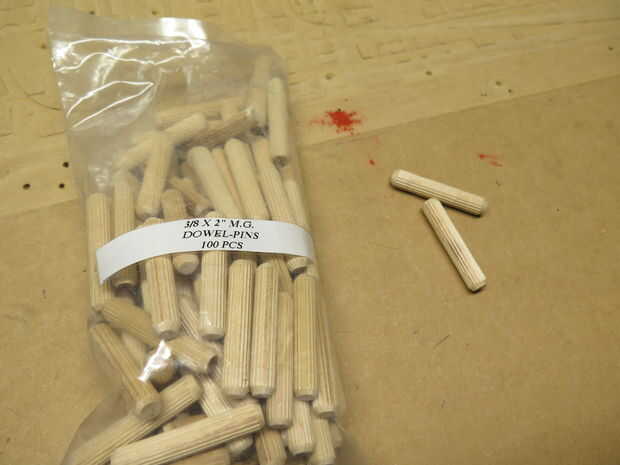

Ahora tenemos que averiguar cómo configurarlo en el Shopbot. En el paso 2 de 3D coleccionables seleccionamos el punto de origen como la parte superior media de la parte. Esto es importante saber porque nos vamos a poner los pasadores de indexación. Estas nos ayudarán a orientar el material stock cuando tapa la pieza a la parte inferior de la máquina. Encontré algunos tacos que funcionaba bien, que son: diámetro de 3/8 pulgadas, 2 pulgadas de largo. Ahora utilizamos otro Software que viene gratis con cualquier nuevo Shopbot: coleccionables.
Libre coleccionables

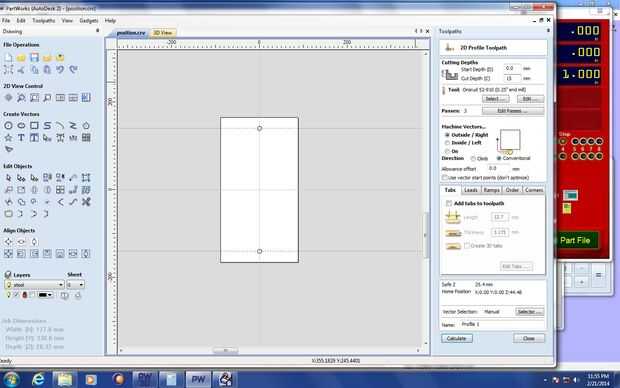

Se creará un archivo con el tamaño del stock material vamos a utilizar (debe ser el mismo del paso 2 de coleccionables 3D) 177 x 330.
- En tamaño de trabajo tipo en las mismas dimensiones: 177 x 330 x 44.5
- Recordar a cero en la parte superior
- Sólo hacer 2 agujeros
- En el centro del material
Vamos a poner en los 2 círculos que neet para cortar en la tabla de sacrificio del Shopbot. Vamos a utilizar una profundidad de corte de 15 mm para los pernos para caber comodamente. Para minimizar los cambios de broca también usamos el mismo molino de extremo de 1/4 pulgada. Guardar la trayectoria de los 2 agujeros.
Encienda el Shopbot y el software de control de Shopbot.
Jog 2 ejes y desplazar el Shopbot donde quieras lo de la máquina. Recomiendo seleccionar un lugar donde no te importa hacer 2 agujeros en la tabla de sacrificio.
Cero el eje X e Y.
Ahora uso la placa Z a cero del eje Z.

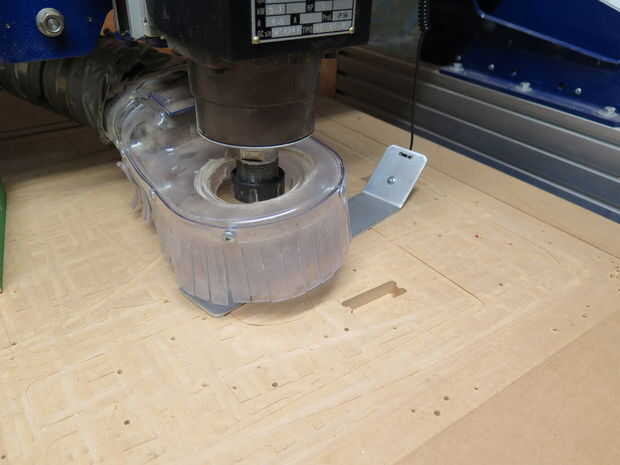

Abrir la trayectoria de los 2 agujeros y empezar el trabajo. Recuerde poner el huso.

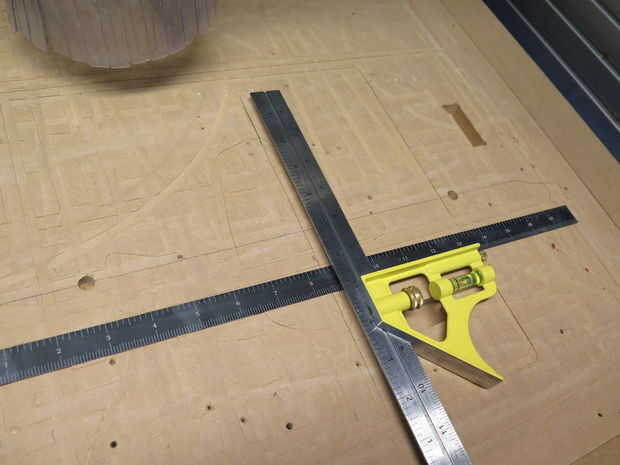

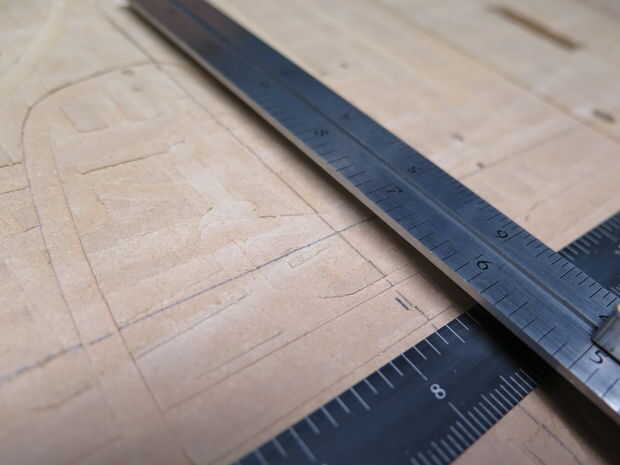

Una vez que tengas los 2 agujeros en la tabla de sacrificio, tome un lápiz y una regla y dibujar una línea que pasa por el centro de los agujeros. Trazar una línea perpendicular desde el punto medio entre ellos. Esto le ayudará a alinear el acción material.
Se unen los archivos incluidos en este paso:
position.crv - es el archivo de coleccionables con la dimensión material y los 2 círculos
agujeros en la tabla 1-4 bola 15 mm.sbp - es la trayectoria de Shopbot para nariz de bola de 1/4 de pulgada y 15 mm de profundidad
