Paso 2: Diseño de placa
Si usted decide ir directamente al modelo, omita este paso.
Si usted está usando un protoboard necesita la placa sí mismo (un tamaño medio 400 punto uno es suficiente) y un conjunto de macho a macho y de macho a los cables de puente mujer.

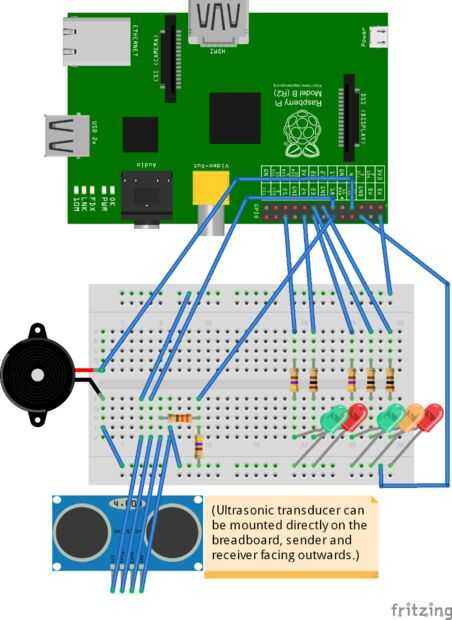

Conectar la placa exactamente como se muestra.
Tenga en cuenta que el receptor acústico piezoeléctrico debe conectarse la forma correcta de ronda. El plomo que se muestra rojo en el diagrama se marcará con un signo más.
Los LEDs, también deben estar conectados el camino redondo. El cable más corto debe ser adyacente a la resistencia. (En el protoboard, sólo necesita 2 rojo, 2 verde y 1 ámbar LED.)
El telémetro ultrasónico puede ser enchufado directamente en el protoboard con los transductores hacia el exterior. (El dibujo envasado no me permite mostrar como ese.)
Para mayor comodidad, las resistencias de la serie 5 de LED todos puede hacer 220Ω o 330Ω - cualquier valor en los cientos de ohmios, pero los brillos de los LEDs pueden variar considerablemente, dependiendo de los LEDs que uso. Se puede experimentar con diferentes valores (no menos de 100Ω) Si desea igualar sus brillos. Sin embargo, hay que tener en cuenta que es importante que no cambiar los valores de las otras 2 resistencias junto al telémetro ultrasónico.
Verifique el cableado antes de aplicar energía a la frambuesa Pi. Mejor aún, triple-comprobarlo. Un error puede dañar el Pi.
