Paso 4: La placa de circuito

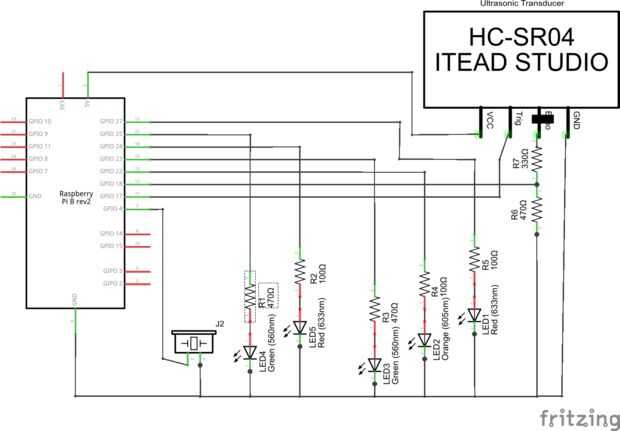

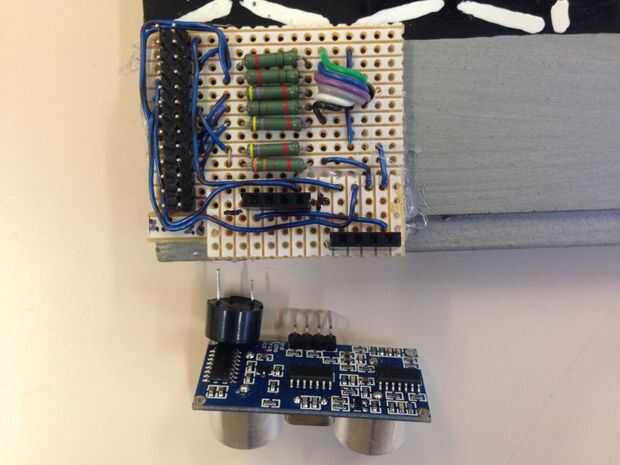

La foto muestra cómo había montado los componentes pero se puede utilizar cualquier método te gusta Si eres cómodo simplemente siguiendo el diagrama del circuito, tal vez si construye el modelo de forma diferente.
Para la placa no importa si los LEDs son diferentes brillos pero el modelo se ve mejor si son todos similares. También puede encontrar (como yo) que el verde LED es mucho más brillante que los demás, que corregido mediante el uso de resistencias de 100Ω para el 470Ω para el verde, rojo y ámbar. Se puede experimentar con diferentes valores entre 100Ω y 820Ω.
Para seguir mi método de construcción, de una pieza de 64x96mm de placa perforada (o lo que tengas ahí) corte dos piezas, una con 15 pistas y 19 hoyos a lo largo de la longitud de las pistas (o mayor), y el otro con 14 pistas y cada pista larga 4 agujeros. Esto es lo suficientemente grande como para un encabezado de 26 pines que puede conectar a cualquier modelo de Raspberry Pi. Sin embargo, si usted sabe que usted nunca utilizará un original modelo de Pi A o B con sólo 26 pines GPIO opcionalmente puede utilizar un encabezado de 40 pines. Para esto, el pedazo más grande de la placa perforada debe ser amplia 22 pistas.

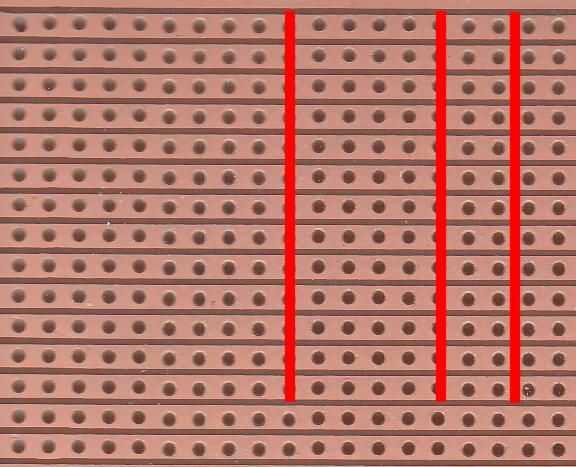

En la pieza más grande, corte 13 pistas como se muestra por las 3 barras rojas (o 20 pistas si está usando una cabecera de 40 pines). El corte más cercano el borde debe ser entre dos filas de agujeros para que la tira de pines puede ser soldado al cobre ambos lados del corte. Los otros dos cortes son mucho menos importantes. Para cada uno, utilice un cuchillo y una regla de acero para anotar dos cortes y luego levante el cobre entre los cortes.
Monte el jefe del perno (en el otro lado de la Junta) a horcajadas en el corte más cercano al borde y soldar todos los pines.
Todas las resistencias en lugar de la soldadura y la soldadura de las dos tomas de encabezado de 4 vías pin a la Junta más pequeñas como se muestra. (Esto va pegar en lugar más adelante.)

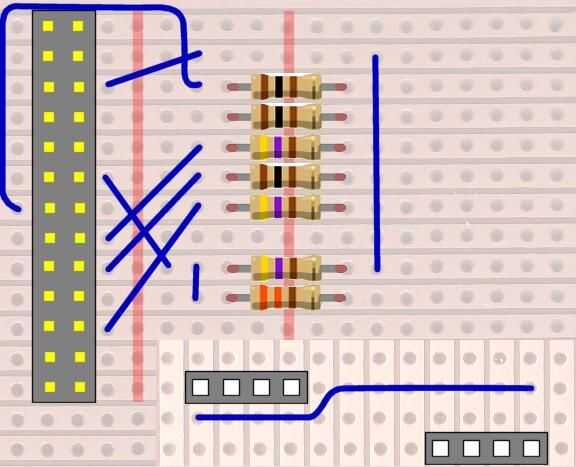

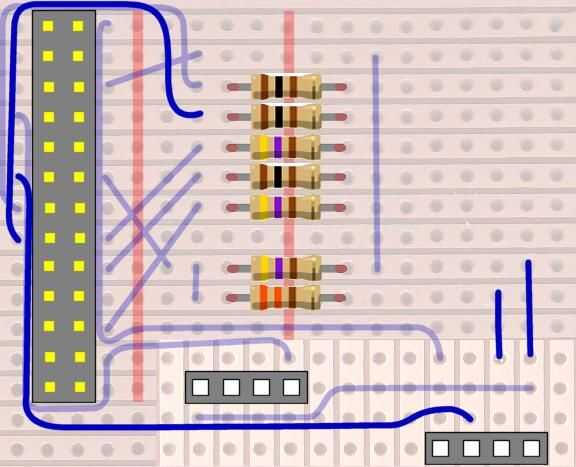

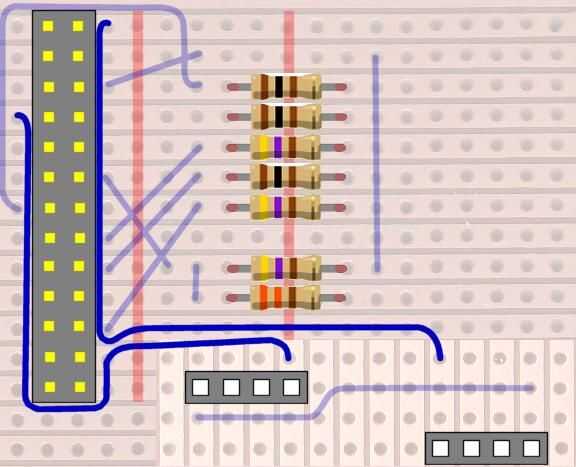

El cableado sería difícil Mostrar en un diagrama único así que he dividido en tres. En primer lugar, soldar todos los cables que se muestra en azul en el primer diagrama de cableado. En el segundo diagrama, estos se muestran semitransparentes. La soldadura en lugar de los cables que se muestra en azul en este diagrama. El tercer diagrama muestra todos los cables hasta semi transparentes y el resto de los conductores a soldar. Antes de comenzar, comprobar el cableado.
Tienes ahora con el lado cobre de la placa más pequeña y así que usted puede pegar en su lugar sobre el tablero más grande. Recomiendo usar una pistola de pegamento caliente, esto mantendrá firmemente pero no tan fuertemente que no se puede bajarlo si algo no funciona.

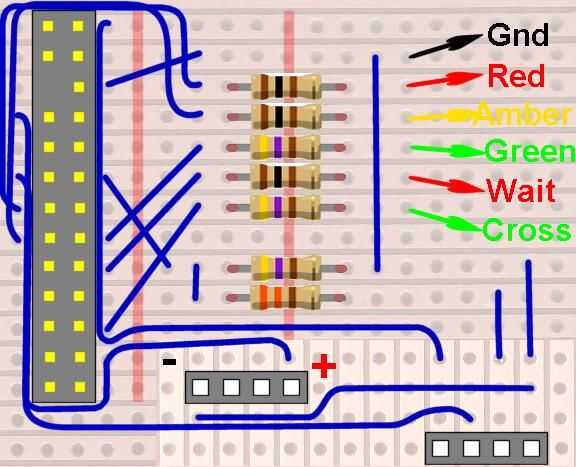

La última muestra de diagrama donde se deben soldar los cables desde el rojo, ámbar, verde, esperar y Cruz de LEDs. La conexión de retorno común de todos los LEDs se muestra en negro como toma de tierra.
Todo el tablero de circuito puede ser azulado a la base del modelo con caliente-derrite el pegamento.
