Paso 5: Introducción a gráficos de tiempo de viaje
S - tiempos de P encontrado se correlacionan a distancia epicentral en kilómetros o millas.
Para encontrar las distancias epicentrales, sismólogos construyen las curvas de tiempo de viaje, que parcela distancia versus tiempo. Puesto que la tierra es una esfera, "Distancia" se calcula generalmente con las latitudes y longitudes de diferentes estaciones y esta ecuación:
Cos (D) = (pecado a pecado b) + (Cos a Cos b Cos |c|)
http://People.Hofstra.edu/GEOTRANS/ENG/ch1en/Conc1...

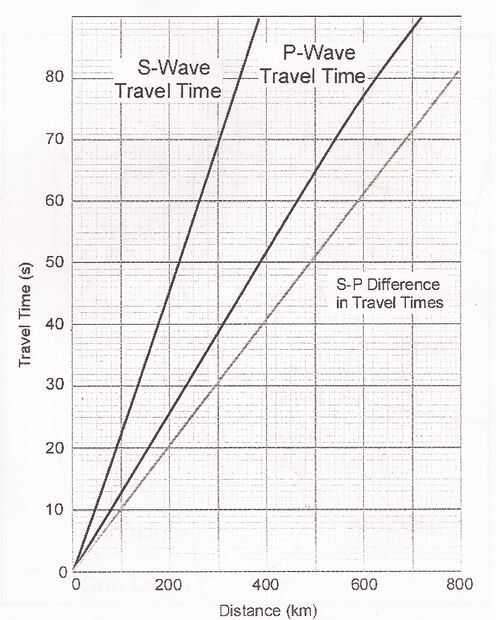

Las curvas varían en la profundidad del terremoto debido a que las velocidades de las ondas varían con la profundidad y el material (tipo de roca). Con el propósito de este instructivo se puede estimar distancias epicentrales con el anterior gráfico de tiempo de viaje para sismos con profundidades someras (< 20 kilómetros) si el terremoto tenía una estación que estaba a 800 kilómetros o menos por el terremoto.
- Para las estaciones que son menos de 800 km de distancia al terremoto, parcela S-P (s) encuentra (en segundos) en el "S-P diferencia en tiempos de viaje" de la curva y encontrar qué distancia esto se corresponde con (ver eje de x). Desde que es no usar un programa de computadora hace su mejor estimación.
- Verifique que estos distance(s) coinciden con los números de "distancia a terremoto" en grados/km en la Página Web de su terremoto.
No se preocupe si ninguno de sus estaciones fueron 800 kilómetros o más cercanas al terremoto; ya se dan las distancias epicentrales en kilómetros. Este paso era solamente para presentar gráficos de tiempo de viaje y explicar que son construidos y utilizados para encontrar la velocidad de onda o distancia epicentral.
Nota para cada uno de sus tres estaciones de la "distancia de terremoto" en kilómetros.
