Paso 4: Placa de Circuito Impresso
Para montarmos o circuito na placa de fibra ou fenolite será necessário seguir alguns passos:

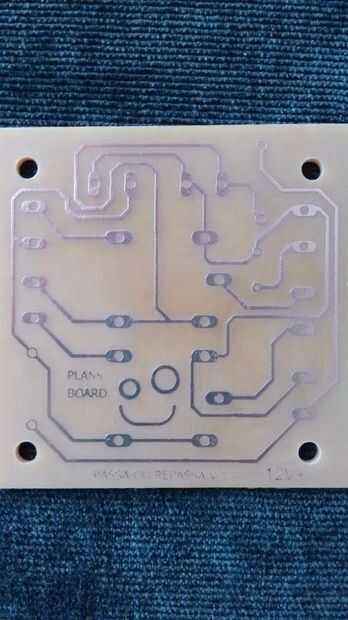

1 - dois arquivos disponibilizados para de Imprimir os a criação da placa (Trilhas e Serigrafia) em papel Couche ou brillante 150g, lembre-se que un impressão deve ter un melhor qualidade possível.
2 - Limpe una placa de fibra ou fenolite com o auxilio-gas de uma esponja de aço ou bombril.
3 - Aplique una trilha e una placa serigrafia * na, siga os passos do vídeo abaixo para entender como é o processo de "fabricação" da mesma:
4 - Faça una dos componentes indicada com uma broca de 1mm o menor se possível, como furações da borda podem ser realizadas com brocas de 2, 5mm o 3mm.
5 - Com o auxilio-gas da serigrafia faça una solda dos componentes obedecendo como orientações de cada um diplomas. Lembre-se os diodos possuem uma indicação de como devem ser colocados na placa, respeite una mesma para evitar retrabalhos na mesma.
6 - de ajuda de Com um multímetro realizar los testículos de continuidade nesse circuito un fim de checar o funcionamento dos componentes.

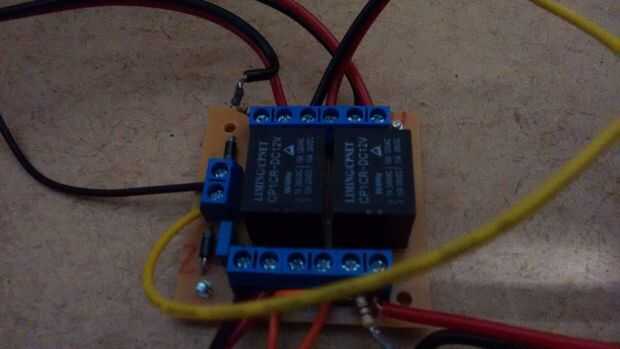

7 - Ao fim desses processos sua placa ficará parecida com un está na foto acima.
* Verifique se una e de serigrafia como trilhas estão alinhadas na placa, como furações devem bater!
