Paso 5: Añadir un LED a los 9 bulbos representando llamas de vela
La lata de pastel Navidad Instructable muestra cómo hacer una animación estrella blanca de la parte superior del árbol. La estrella consiste en un bulbo de GE hackeado con un cacharrito nuevo llamado tentativamente "GE luz ladrón". El ladrón de luz GE es activado por una luz LED colocado dentro de las bombillas claras de GE. Esto es posible porque las bombillas claras de GE están completamente vacías, siendo iluminado desde abajo por la pequeña superficie montada RGB LED, protegido por una cubierta de plástico transparente "lente". Los bulbos de GE por diseño también contienen dos "llorar" agujeros pequeños, que proporcionan una manera de conseguir cables dentro de los bulbos.
La menorá de lata de tarta depende mucho más esta idea de "ladrón de luz", ya que contamos con nueve llamas de vela preferentemente amarillo para gestionar durante los ocho días de Hanukkah.

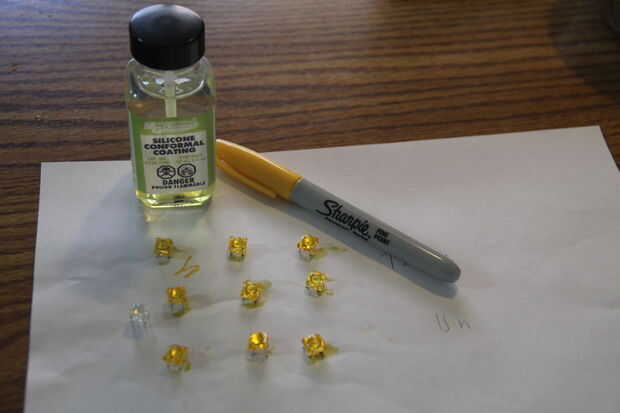

Para lograr el brillo deseado en color amarillo, decidí usar LEDs de piraña blanco cuadrados de 5 mm. Los LEDs eran de color amarillo a mano, por varias capas de pluma Sharpie amarillo y silicio líquido de recubrimiento conformal. Estos LEDs están disponibles de Amazon.com a bajo costo (cuenta 50 por menos de $10).

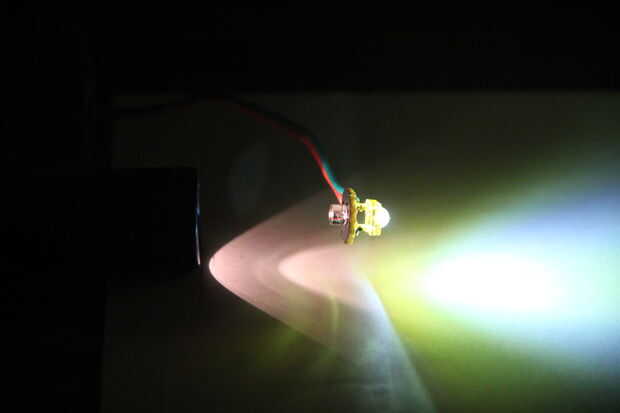

Como se observa, el ladrón de luz consiste en un simple sensor de luz LED, ambiente "sandwich" en una pequeña redonda tablero de PC. El pequeño PCBoard redonda está disponible en Radio Shack, pero para esta cantidad, terminé corte hacia fuera mi pequeño PCBoard ronda de PCboards más grande. Los sensores de luz ambiente de 5 mm son de Radio Shack.

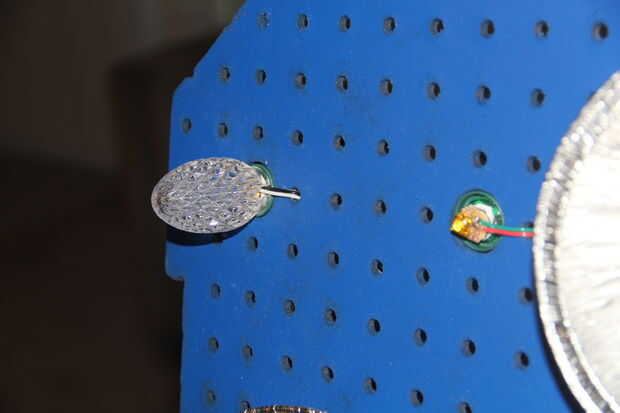

Como se muestra arriba, el armado es lo suficientemente pequeño como para caber dentro de las bombillas claras de GE y se asegura en el objetivo claro en la base de la GE luz por tres capas de "donut"-en forma de cinta de espuma doble cara. El agujero de "donut" permite la luz de los LED RGB de GE golpear el sensor de luz ambiental, para activar el LED amarillo del ladrón de luz.
El efecto deseado es que las llamas de la menorá se desvanecen y alegrar en coordinación con el espectáculo de luz de iTwinkle GE ya que difumina y aclara. En segundo lugar, el sensor de luz ambiental aumenta la resistencia en el circuito para preservar la vida de la batería y ayudar a prevenir el amarillo LED de la quema demasiado brillantes. Resistencia adicional se proporciona en el circuito de control que se discutirán a continuación.
El otro efecto deseado es que los "ladrones de luz" dim - pero no eliminan - la normal RGB coloreó la demostración de la luz de las luces de GE. Como tal los focos modificados son capaces de deber doble, esencialmente permitiendo que dos demostraciones de la luz al mismo tiempo.
Las uniones de soldadura de alambre de metal de la Asamblea completa ladrón de luz deben ser cubiertas con la capa conformal silicio para el tiempo en consideraciones de la impermeabilización.
Terminamos con nueve bombillas LED modificados GE con cables para control de potencia y lógica.
