Patín de Arduino velocímetro (3 / 5 paso)

Paso 3: El código de Arduino

Con la electrónica todo atado con alambre para arriba y asegurado, el siguiente paso es a código Arduino. Hay toneladas de códigos para Tacómetros de Arduino, por lo que no debería ser difícil de encontrar. Se adjunta el código que usé para mi Velocímetro/Tacómetro.

Una cosa a destacar es la línea que dice "Serial.print(rpm*0.0080622311)." Esta línea será diferente para todos. Esta línea de código calcula la velocidad en millas por hora desde el valor RPM el relé y Arduino Lee. Para ello toman:

RPM * (circunferencia de la rueda en pulgadas) *(60 min/hr) * (1/63.360 millas/pulgadas) = velocidad en km/h

Uno que has calculado lo que esta constante es que las RPM deberán multiplicarse por convertir a millas por hora, sólo se puede insertar en el código en lugar de la 0.0080622311 que hay ahora es en.

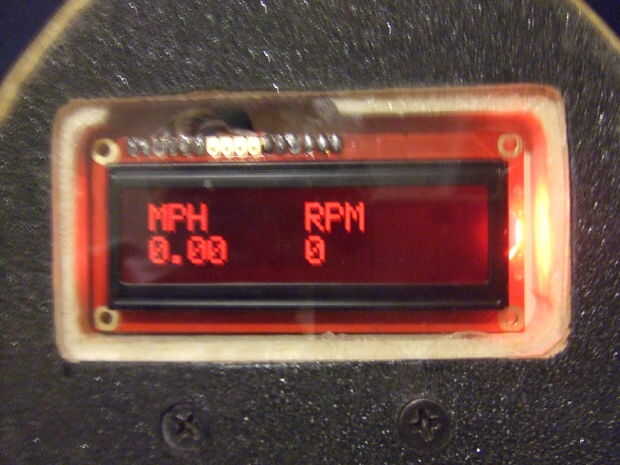

Una vez que la electrónica está correctamente cableada y Arduino está programado con el código adjunto y aritmética MPH apropiada, el dispositivo debe con éxito Mostrar MPH y RPM en la pantalla LCD cuando el Arduino está conectado (como en la foto). Poner el interruptor de relé magnético cerca del imán pones en la rueda y girar la rueda debe hacer la pantalla LCD mostrará el correspondiente MPH y RPM para la rotación de la rueda.
