Patines Custom impreso 3D (4 / 14 paso)

Paso 4: Hacer la placa personalizada

Ahora a lo mejor del proyecto, la costumbre 'boot' parte de la raya! Diseño uno por su propio pie primero tendrás que conseguir un papel y un utensilio de escritura y trazar su pie (trazó mi zapato pero yo recomiendo hacer el pie).  Cuando seguimiento de ángulo el lápiz hacia fuera para conseguir un dibujo ligeramente más ancho que el pie real. También prueba y poner el peso sobre los pies que está rastreando por lo que es el tamaño exacto será cuando usted está parado en él.

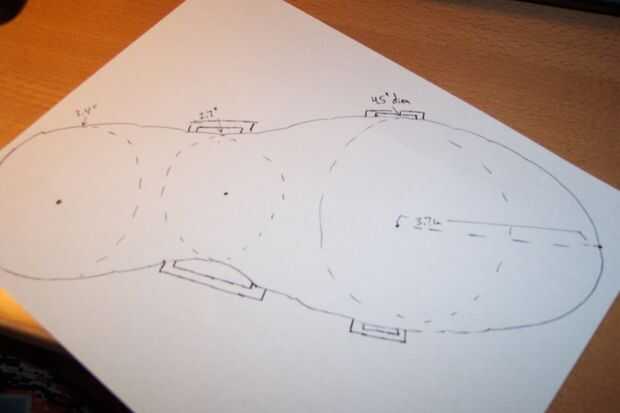

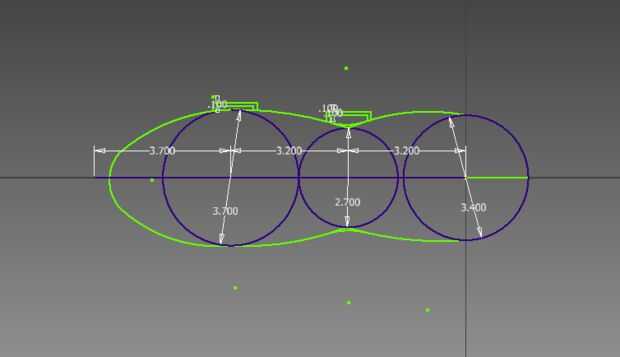

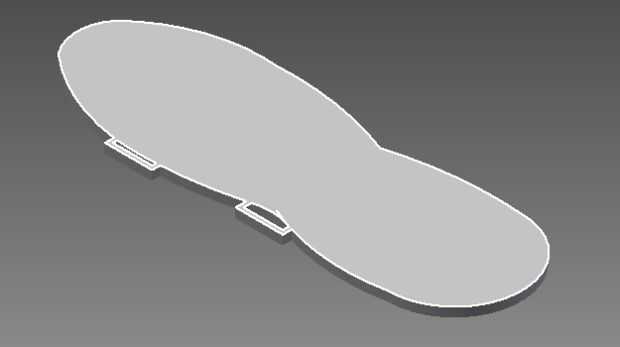

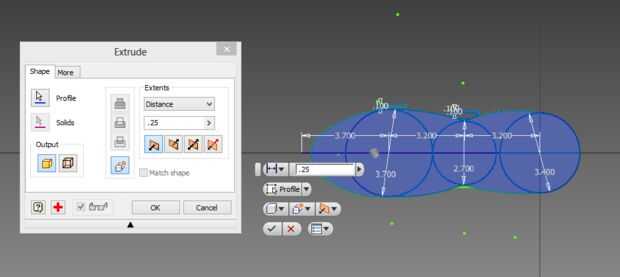

De este dibujo que vas a hacer un simple dibujo dibujando tres círculos en el contorno del pie: uno en el talón, la mitad del pie y la bola del pie. Mida y registre el diámetro de cada círculo. Puede ver esto en mi dibujo. A continuación, trace una línea entre los centros de los círculos y del centro del último círculo en la punta del pie. Mida y marque estas así. Ahora, abra su programa de CAD y crear un nuevo dibujo de los círculos y líneas que les aparte del espacio. Para conectar el uso de círculos de la herramienta de arco' o 'curva' y dibujar líneas siguiendo la forma del pie y conecte los círculos juntos y crear la curva hacia los dedos del pie. Puedes ver los sketch de esta referencia (ignore los dibujos rectangulares pequeña en el lado de mina). Una vez que esté satisfecho, haga clic en 'Finalizar boceto' y haga clic en la herramienta 'Extrude'. Seleccione el boceto usted a hecho y asegúrese de que todas las partes del pie plano son seleccionadas. En el cuadro de 'Distancia' entre 0.2 pulgadas y haga clic en 'Aceptar'. Ahora tienes una placa personalizada! No dude en hacerla más detallados que esto, esto era sólo la forma más sencilla de describir el proceso. Si usted quiere que sea específico a su pie derecho o izquierdo cambiar las curvas un poco y vaya para él!
