Paso 7: Diseño de orificios de montaje
![]()
![]()
![]()

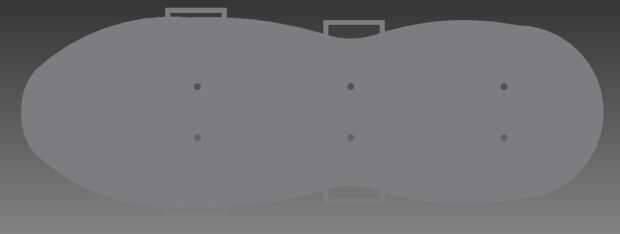

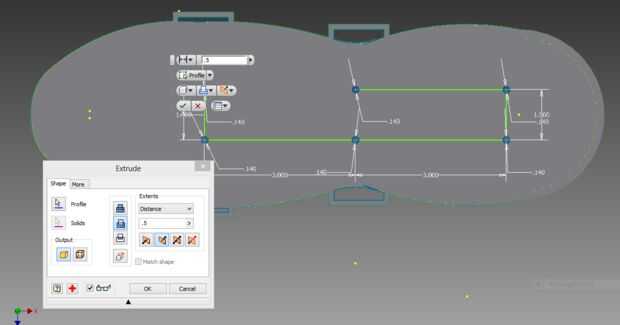

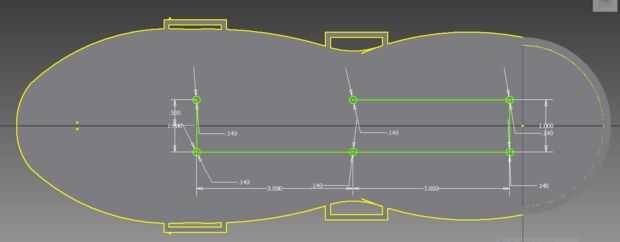

Ahora a montar la bota a la parte inferior de los patines en línea tenemos que añadir algunos agujeros de montaje. Las dimensiones por ellos pueden verse en la imagen (ignorar la placa-base tonta se dibujan en). Hay dos líneas separadas una pulgada aparte con tres agujeros en cada línea (diámetro de los orificios es de 0,14 pulgadas). El espaciado entre cada hoyo es de tres pulgadas. Dibujar un croquis en la parte superior de su placa personalizada, haga clic en 'Terminar Sketch' y utilizar la herramienta 'Extrude' otra vez para cortar de la placa base.
Esto también sería un buen momento para cortar algún material de la placa base para hacer las impresiones menos tiempo y ahorrar plástico. Dibujar formas cerradas y para sacar de la misma manera que los orificios de montaje. Si vuelves al paso 3 se puede ver cómo he cortar espacios en mi diseño.
