Paso 5: La caja de madera
1. necesario material
-1 hoja de aglomerado o contrachapado (1220 * 610 * 8 mm o 12mm)
-Pegamento para madera PVA o cola PUR
-2 bisagras y tornillos (se venden juntos)
-Poco de pintura
-(una sierra radial del brazo o una tabla vio si tienes uno)
-Una sierra de calar
-Una atornilladora
-Un PH2 Philips poco
-Una broca de 6mm
-1 ó 2 pinzas (para pegar)
-2 bisagras (30 * 19mm)
2. caja logro
La caja es muy simple. Su conglomerado solo piezas pegadas que pueden contener todas las cosas. Los componentes electrónicos están atornillados o pegados en el conglomerado.
El cuadro se ha logrado con aglomerado de 8mm. Es el material más barato que se puede comprar pero es bastante frágil, sobre todo si conduces tornillos cerca de los bordes así que tenga cuidado si utiliza este material en este espesor. Mediante el uso de 12 m m madera contrachapada puede solucionar parte del problema sino que es más cara. La caja se hace de ocho piezas que son:

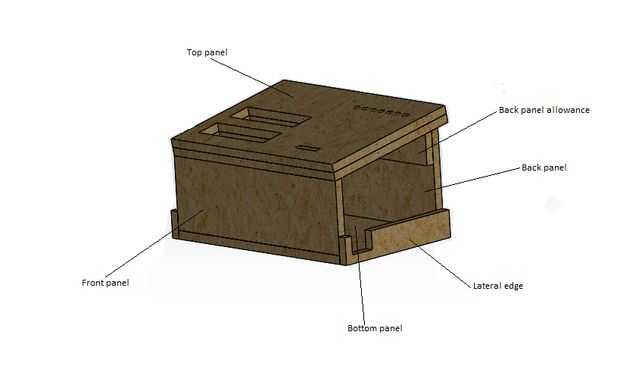

-Panel superior: 2 x (200 * 155 * 8 m m)
-Panel inferior: 1 x (200 * 130 * 8 m m)
-Trasera: 1 x (200 * 90 * 8 m m) con 10° de ángulo en la parte superior
-Nuevo subsidio de panel: 1 x (200 * 30 * 8 m m) con 10° de ángulo en la parte superior
-Frontal: 1 x (200 * 68.5 * 8 m m) con un ángulo de 10 ° en la parte superior
-Borde de lateral: 2 x (130 * 30 * 8 m m) con un rebajo
Las operaciones son:
1. Corte todas las piezas de la hoja de aglomerado. Usted puede hacer esta operación con una sierra de mano pero es mucho más fácil y precisa para hacer que con una sierra de calar o una mesa de sierra.
2. pegue los dos paneles principales para formar una hoja más gruesa (16mm). Presione firmemente con las abrazaderas. Esta observación es aplicable a otros pegando.
3. la asignación del panel trasero en el borde inferior de la cola.
4. Pegue la parte delantera y la trasera en el panel inferior.

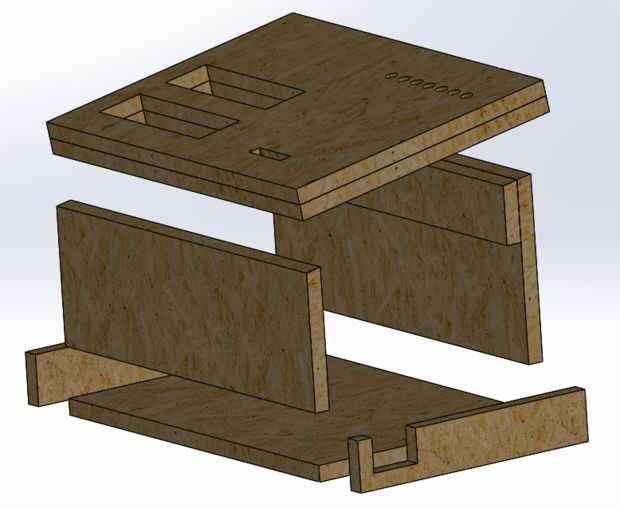

5. pegue los bordes laterales como se muestra en la figura 1. La barbilla en el borde le permitirá conectar el Arduino más fácilmente

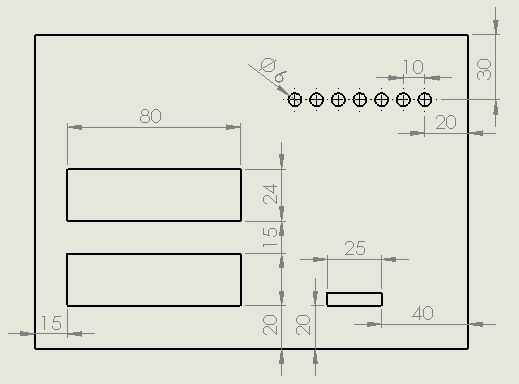

6. Corte los orificios para las pantallas, los LEDs y el teclado del enchufe en el panel superior como se muestra en la Fig.2. Usar la sierra caladora y taladro inalámbrico para eso. No cortar a las medidas mencionadas en la Fig.2 pero siempre mida los componentes para tener una buena conexión.
7. Atornille las bisagras en la parte superior y luego en el panel posterior. Las bisagras permite girar el panel superior y luego tener un acceso fácil para conectar los componentes.
8. usted puede terminar la caja aplicando algunos pintura en él.
