Patrón municipal (4 / 11 paso)

Paso 4: Crear el patrón rayado recto

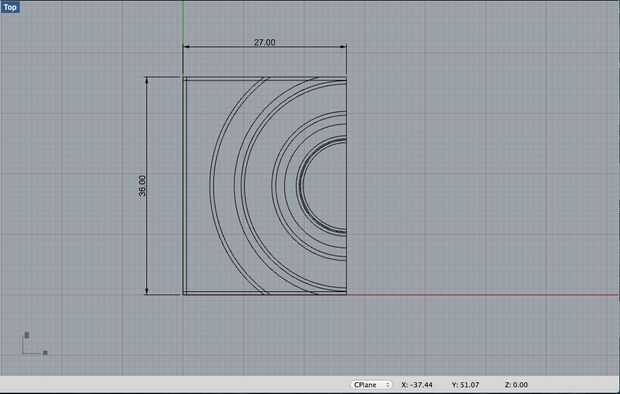

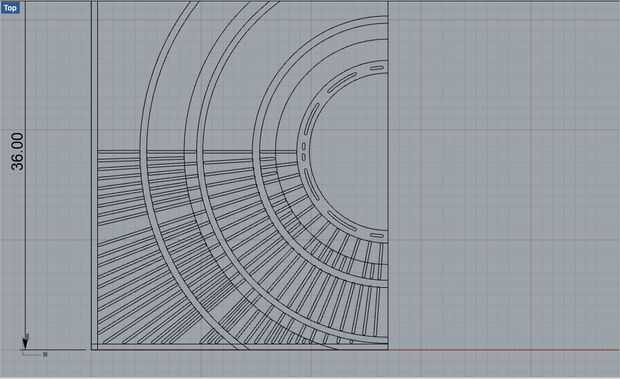

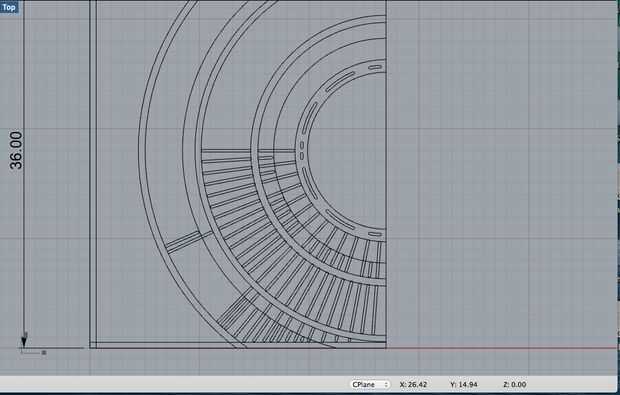

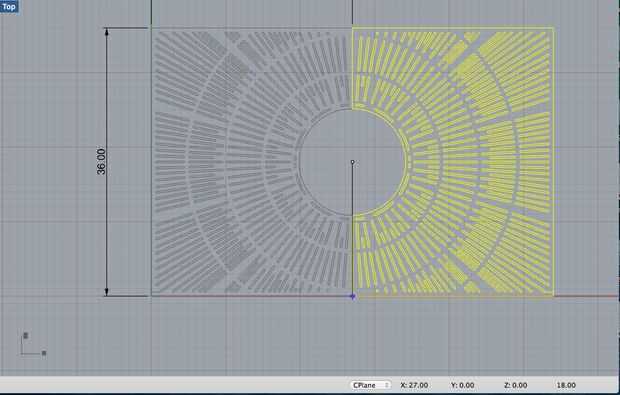

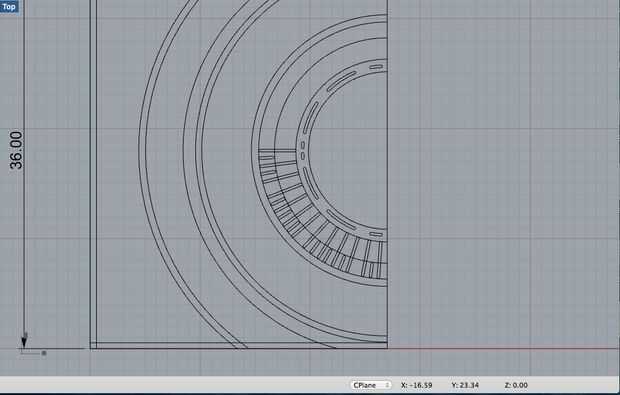

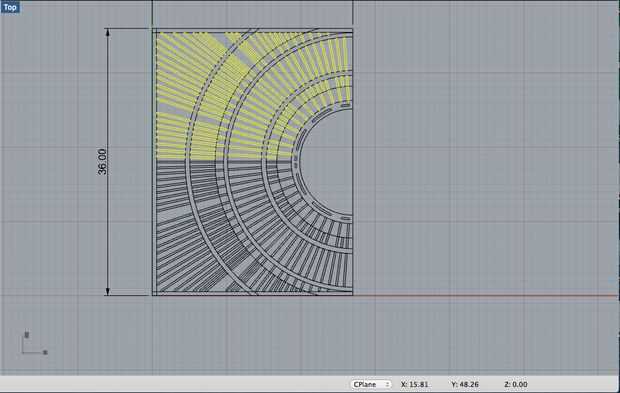

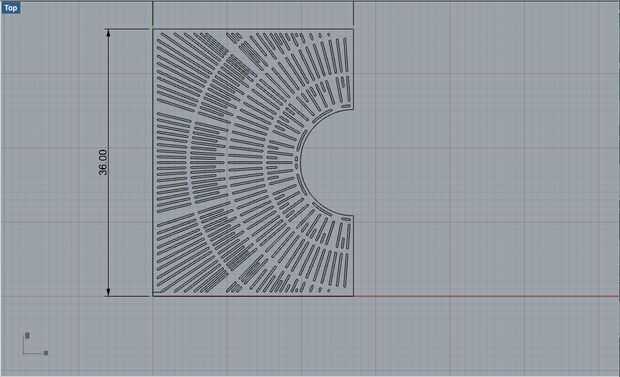

A continuación, crear círculos adicionales desde el punto medio del semicírculo ese espacio a los puntos de partida de los cortes de rayos rectos. Esto crea capas de cortes que imitan el patrón de la rejilla del árbol. Una vez más, sólo necesitas dibujar en la mitad del panel. Además, cree un parámetro dentro del rectángulo para que su rectas rayas formas elípticas no extienden desde su panel de cuando se utiliza la máquina CNC para cortar. Puede utilizar la opción de mimc simétricamente duplicar el mismo patrón en la segunda mitad del panel rectangular. Una vez que estés satisfecho con el trabajo de patrón en la mitad inferior de tu rectángulo, mímico el patrón en la mitad superior del rectángulo. Eliminar cualquiera de los círculos y las líneas que dibujó para crear parámetros de patrón. Por último, seleccione todo el panel rectangular con la apertura del semicírculo y utilice la opción mimc para crear su segundo panel.
