Patrón municipal (5 / 11 paso)

Paso 5: Terminar el dibujo

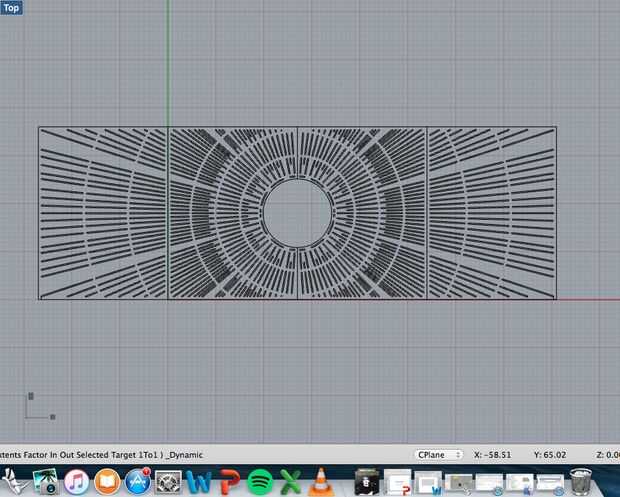

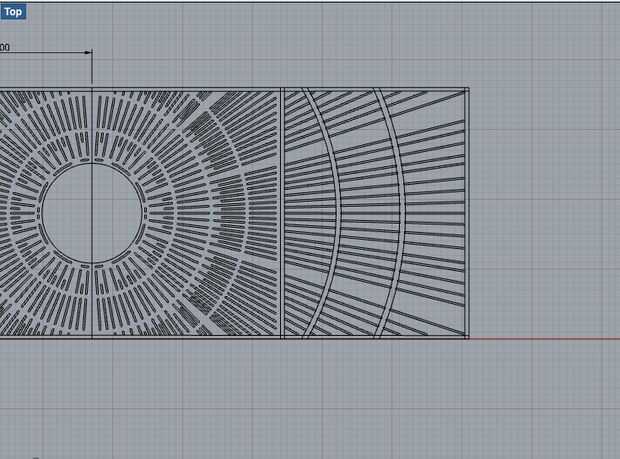

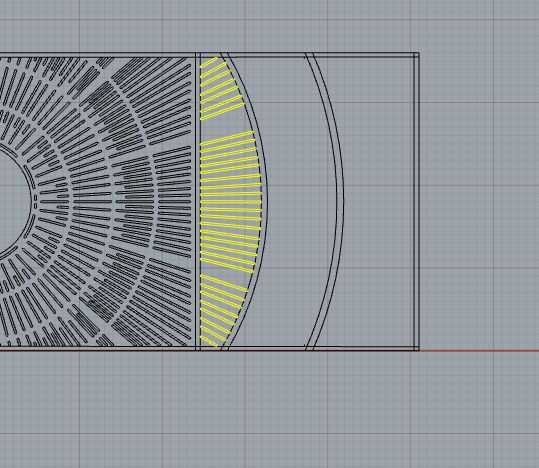

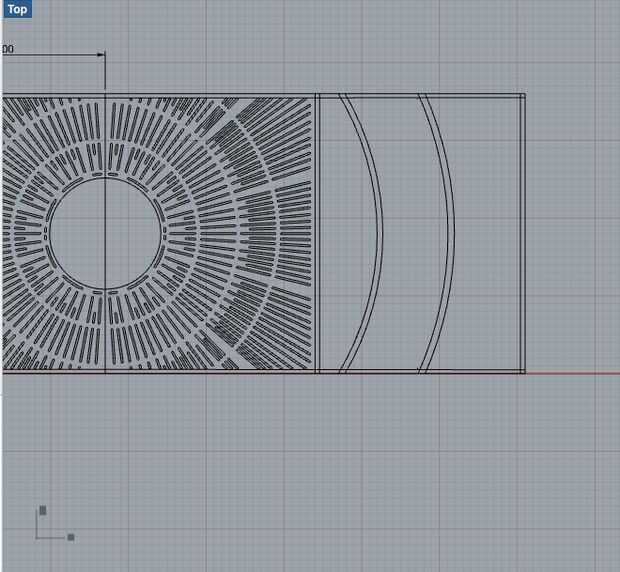

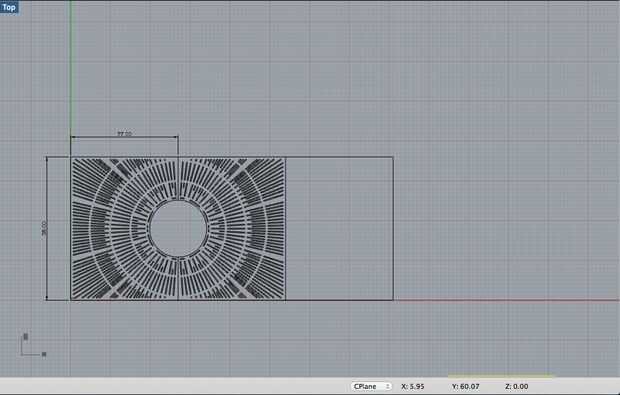

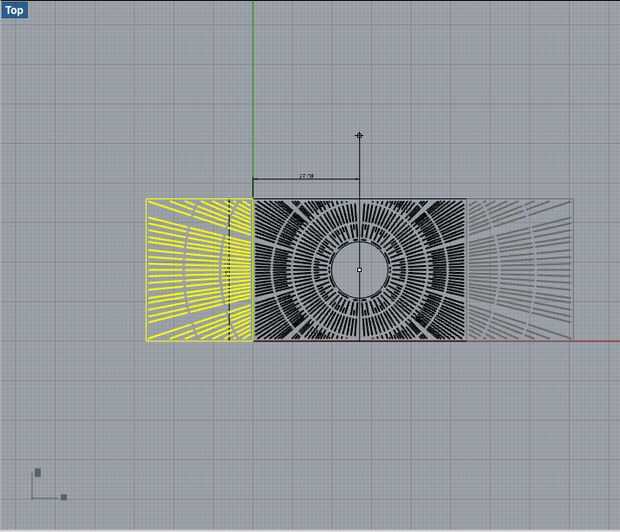

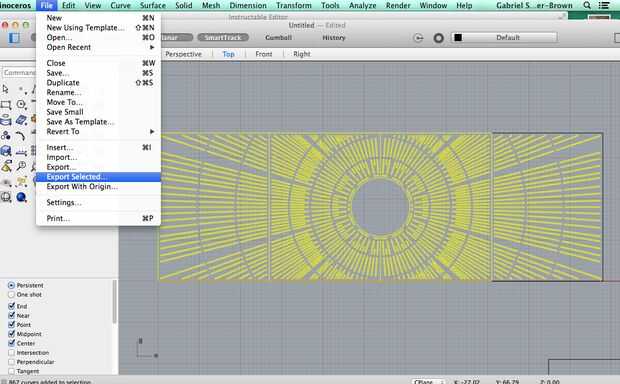

Ahora que tienes los dos paneles central simétricos, los dos últimos paneles rectangulares serán fáciles de crear ya que requieren menos trabajo de patrón y están libres del corte de semicírculo. Crear otro rectángulo idéntico al primer panel que usted dibujó. A continuación, utilice el centro de cada semicírculo que ya has dibujado y crear círculos adicionales como puntos de partida para su para su recto alineado marcas elípticas. Además usted necesitará crear un parámetro dentro de su rectángulo otra vez para que no corte el ranurador CNC sobre el borde de su panel de madera. Empezar a dibujar sus recto rayo alineado las marcas en la mitad inferior del rectángulo. Una vez que estés satisfecho con el patrón en la mitad inferior del rectángulo, seleccionar sus marcas y otra vez utilice la función mimc para replicar el patrón en la mitad superior del rectángulo. Eliminar cualquier extras líneas o círculos que se utiliza para crear un parámetro. Finalmente seleccione todo panel rectangular junto con el patrón interior e imitar ese panel utilizando el centro del semicírculo del primer panel rectangular que usted dibujó. Esto creará un panel final que empareja para el lado izquierdo de usted es su escultura y así completar la forma de la rejilla de todo el árbol y el patrón. Cuando todo es dicho y hecho, seleccionar el objeto completo, asegurándose de que se ha mudado a la esquina izquierda de la imagen hasta el punto 0 de la x y eje y en su programa Rhino como transfiera la imagen al mismo punto en su CNC programa de edición una vez te has exportado. Seleccione Archivo y luego exportación seleccionada. Nombre del archivo y guárdelo como un dxf.
