Paso 6: Hacer su trayectoria de la herramienta

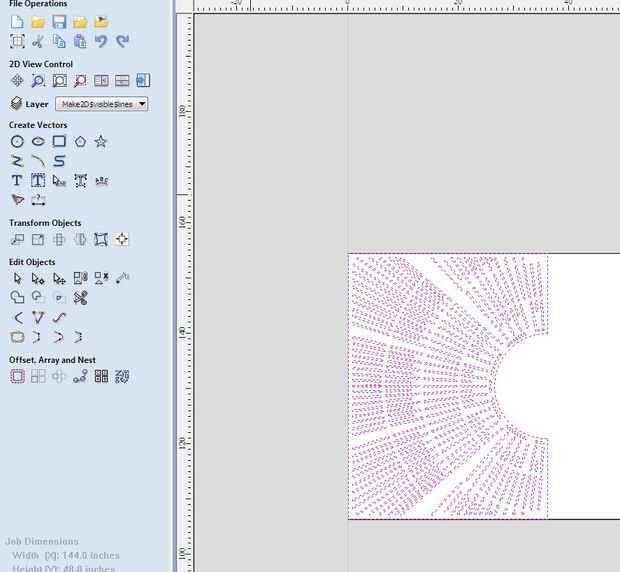

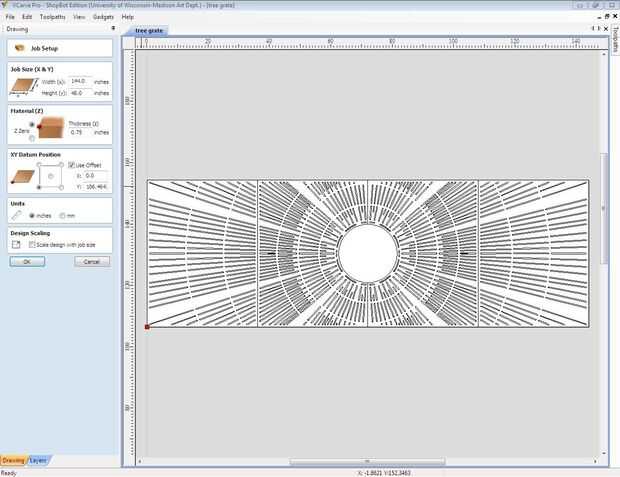

Ahora es el momento para utilizar el programa para editar vectores, CNC. Para esto utilizaremos el software V-Carve, que a los efectos de la talla de planar es totalmente adecuado. Una vez has abierto V-Carve, seleccione la opción para abrir un archivo existente, en este caso el dxf que guardó. La imagen debe transferir a la ventana V-talle y le con algunas preguntas. Le pedirá que compruebe las dimensiones del dibujo, así como el espesor del material que se talla en. Para dar a esta pieza un sentimiento completo 3-dimensional, a ser tallado en madera contrachapada de 3/4", así que asignar un valor de espesor 0,75. Usted también querrá confirmar que la broca va a empezar su corte en la superficie superior del material que se va cortando en. También asegúrese de que en el cuadro "xy referencia" hacer clic en el círculo de la parte inferior izquierda como esta orientará correctamente la imagen en cuanto a donde estará el material que estás cortando en. Asegúrese de confirmar que las unidades de medida son en pulgadas. Para cortar los paneles de forma eficiente, va cortando cada panel individualmente. Seleccione el primer panel central que dibujó y pasar al punto 0 de la x y eje y, que será evidente como allí es una caja blanca rectangular que se adapta a su dibujo en. Seleccione solamente el patrón de trabajo dentro del panel y elija la opción de pestañas caminos de herramienta abierta bajo trayectorias de herramienta abierta. Habrá un botón de camino de herramienta que usted puede hacer clic en. Esto le indicará con más opciones para confirmar. En este cuadro verás un cuadro de profundidades de corte, caja de herramientas, caja de vectores de la máquina, rampas descenso movimientos de caja, agregar fichas a la caja de herramientas de trazado, un cuadro de nombre posición y perfil y un botón de calcular. Usted querrá asignar la profundidad de corte Inicio en 0,0, que significa que el router comenzará a sumergirse en la superficie de su material. La profundidad de corte le dirá cómo profundo desea que el router a hundir totalmente y dependiendo de la profundidad del material, V-talle asigna automáticamente el router pasa cuántos debe hacer de forma segura y totalmente corta el material. Usted puede asignar manualmente cuántos pases desea que el router para hacer, pero estar seguro solo que el programa asigna la cantidad de pasadas dependiendo de la broca y la velocidad del huso. Para asegurarse de que el router CNC atraviesa completamente el material, asignar la profundidad de corte ligeramente mayor que el espesor real del material. En este caso, asignaremos un 0,77 profundidad de corte. Dado el hecho de que sólo estamos cortar de madera contrachapada, seleccione una herramienta del molino de extremo en el cuadro de selección de la herramienta. La herramienta debe tener ajustes automáticos para la velocidad del husillo y velocidad de avance. Otra vez, manualmente puede cambiar, pero para este proyecto, vamos a dejar la configuración automática en. No desea que la velocidad de rpm para ser demasiado lento con una velocidad de avance que es demasiado alta, que puede causar la broca de fresadora romper. También quiere asegurarse de que esté seleccionando un pedacito del molino extremo que no exceda de la anchura de las formas elípticas en que se talla. Un 1/4" bits es bastante estándar y bastante seguro de romper proporcionando no alterar velocidad de la broca y ajustes de la tasa de alimentación de manera perjudicial. Usted querrá seleccionar la opción de vectores correctamente la máquina, que básicamente te pregunta cómo desea que el router para cortar sus líneas a continuación. Puede seleccionar un afuera, adentro, en la línea de corte. Ya que son talla material lejos dentro de sus marcas de elípticos, se debe seleccionar el interior corte. Para este proyecto no necesita preocuparse sobre el cuadro de movimiento de penetración de rampas o el cuadro de agregar pestañas. Ahora usted está listo para calcular. Pulse el botón calcular y V-talle calculará automáticamente una trayectoria de herramienta para su router de corte y título específicamente esta trayectoria de la herramienta. La ventana también le mostrará las flechas direccionales y puntos verdes para demostrar cómo se moverá el router en su material. Cierre la ventana de path y observará en la pantalla de fichas de camino de herramienta que no existe un cuadro denominado perfil 1 comprobado. Es la trayectoria de la herramienta para el trabajo de patrón interno. Haga clic en el botón que se parece a un disco duro. Esto ahorrará su trayectoria de la herramienta como un archivo de v-talle. Esta trayectoria de la herramienta está lista para utilizar para el corte con router CNC.
