Paso 7: Hacer su camino la herramienta parte 2

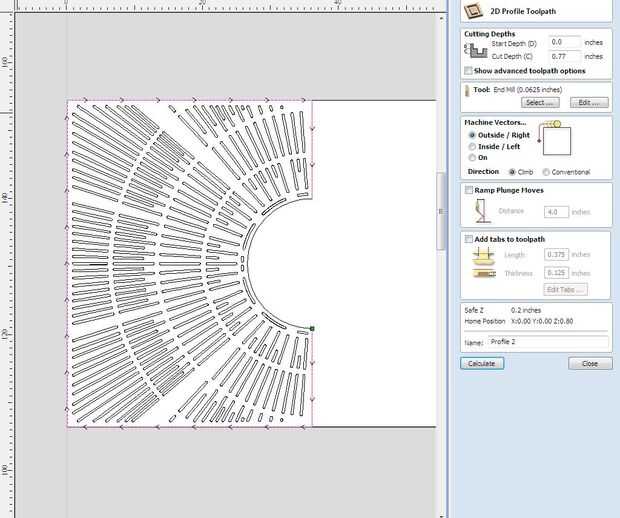

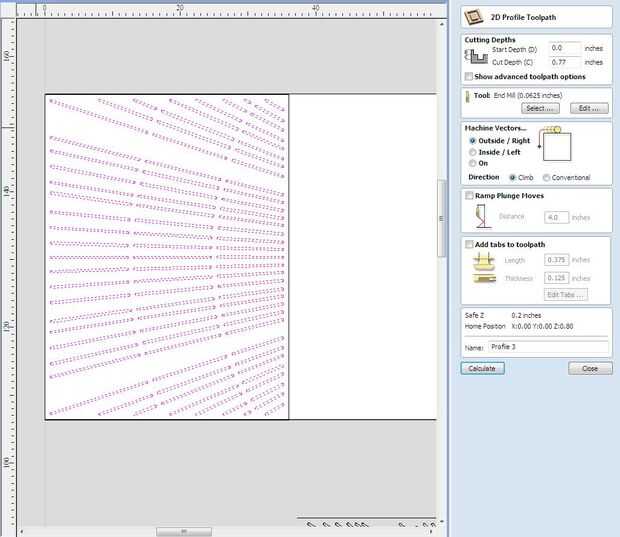

Después de que ha hecho la trayectoria de la herramienta para el trabajo de patrón interno, usted querrá hacer una trayectoria de herramienta para el parámetro exterior de paneles completa para cortar con precisión el panel al tamaño y para cortar el semicírculo central. Naciones Unidas-el perfil de 1 casilla en la ventana ruta de pestañas. Vuelva a hacer clic en el botón de trayectorias de herramienta. Esta vez sólo haga clic en el parámetro exterior del panel. Mantener todos sus ajustes de corte el mismo a excepción de opciones. Para la caja de vectores de la máquina, haga clic en la opción corte exterior para asegurarse de que el panel se cortará con las dimensiones exactas. Además, en el cuadro de agregar pestañas, haga clic en la opción de agregar pestañas. Esto es para asegurarse de que el panel se recorta se conectará al material que la máquina es cortar. Esto es para evitar que el panel se mueva fuera de lugar cuando el router es cortarlo de la totalidad del material a cortar en. Con ninguna lengüetas el panel no tiene nada que colgarse una vez que se corta en el material. Una vez que haya agregado las fichas, haga clic en calcular, y otra vez V-talle calculará una ruta de corte para el parámetro exterior del panel. Esta trayectoria de la herramienta es señalado ahora como perfil 2. Otra vez guardar esta trayectoria de la herramienta pero con un título diferente. Puesto que los dos paneles centrales son idénticos, un par de trayectorias de herramienta es suficiente para el proceso de corte. Básicamente puede ejecutar dos veces el mismo sistemas de caminos de la corte. A continuación, usted querrá asignar trayectorias de herramienta para los paneles de dos extremos de la pieza. Todo lo que necesitas hacer es repetir los pasos que tomó con los paneles centrales de estos dos extremos. Calcular el trabajo de patrón interno primero como una trayectoria y el parámetro exterior de otra. Estos se guardarán como perfiles 3 y 4. Ahora estás listo para cortar. Abra el software que opera la máquina CNC. En este caso utilizaremos un ShopBot.
