Paso 9: Alimentación y gabinete de controlador fuente de soporte

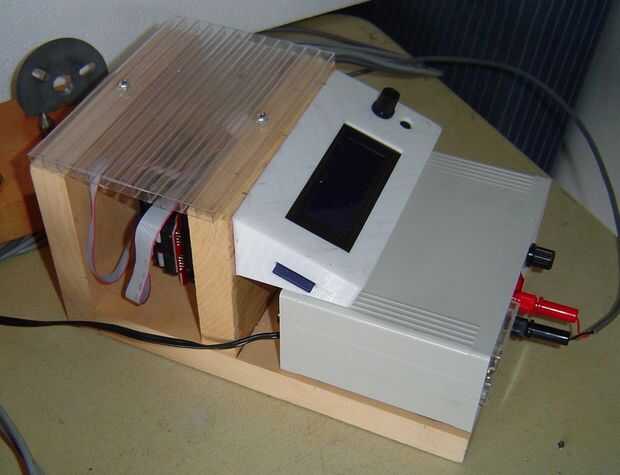

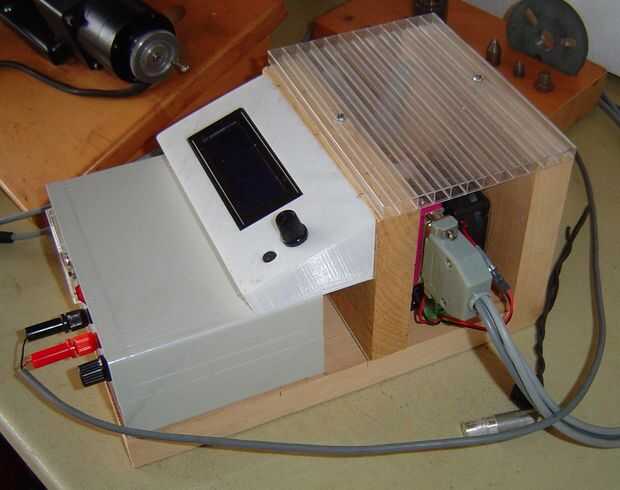

No hay nada especial sobre el diseño de este recinto. Me fui echado junto al Junta de rampas y mantenga la pantalla LCD fuente de poder. Se convertirá en un proyecto del estudiante para diseñar un cuadro mejor.
Si quieres copiar este cuadro de las dimensiones son las siguientes;
Tablero inferior 6.5" por 10"
Parte posterior del tablero 6.5" por 5.5"
Junta media 6.5" por 4.5" mis placas son completo 1" espesor por lo que si utilizas normal ajustan 3/4 tablas de 4.5" a 4.75"
Panel superior es de 6,5" por 4.75" medida su recinto antes de cortar. Este es un pedazo sobrante de plástico de invernadero de doble pared. Podría ser cualquier cosa menos que el hardware puede verse a través de él.

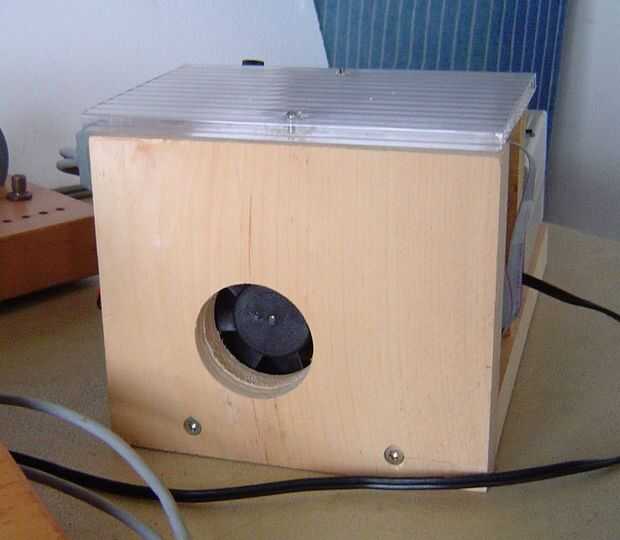

La placa trasera tiene un agujero de diámetro 2" corte para el ventilador. El agujero es colocada sobre los disipadores de calor de la Junta de rampas y por lo menos lo suficientemente alto como para que la parte inferior del orificio está sobre el tablero inferior.
El medio tiene un agujero de 7/8 cerca del centro y centrado aproximadamente 1.25" debajo de la parte superior. Este orificio puede ser más grande, pero sería difícil para los cables del LCD a través de la alimentación si es más pequeño. Esta tabla es montado 6" detrás del frente. Esto deja un poco más de una pulgada detrás de la fuente de alimentación para la ventilación y permitir que el cable de alimentación un lugar salir.
El recinto de LCD se une a la Junta Central con cuatro 1.25" tablaroca tornillos. Con las dimensiones de los tableros por encima de la pantalla LCD caja fija la fuente de alimentación en el lugar. Era un poco demasiado apretado y se perforaron los agujeros de 3/4" en el tablero inferior para los pies de la fuente de alimentación por lo que podría encajar. Esto podría evitarse si la espalda y mediados piezas 3/8" o 1/2" más alto.

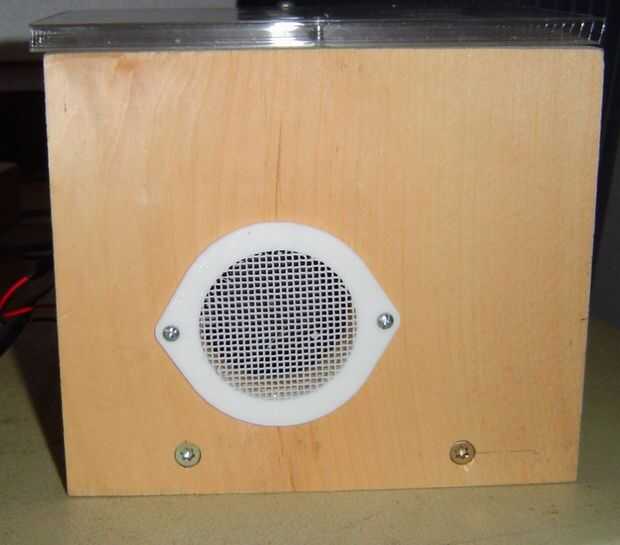

La cubierta del ventilador podría ser reemplazada con una cubierta del ventilador del verdadero metal pero tenía una pantalla de la impresora 3D de otro proyecto. No trabajo en eso pero trabajo aquí. El fichero .stl y archivos OpenScad se unen. Los archivos subidos tienen un más pesado y más extensamente espaciado pantalla que debe mantener mejor y permitir que el aire fluya mejor. El archivo fanScreen.scad puede ser abierto con OpenScad y ajustes realizados en el tamaño o dimensiones de la pantalla.
