Paso 3: Comprobación de los motores paso a paso
Los devanados de los motores PAP leer 10,3 ohmios. Medir los ohmios en los conjuntos de patas en los extremos del cable paralelo 1-2, 3-4, 5-6, 7-8. Debe haber infinitos ohmios entre cualquier otra combinación de pins. Si este no es el caso cheque el cableado a los steppers.

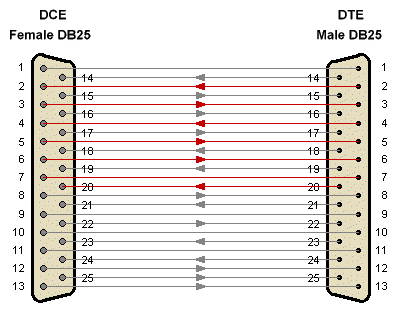

Aquí está una imagen de las conexiones un puerto paralelo o 25 pin DIN con el número pin enumerados.

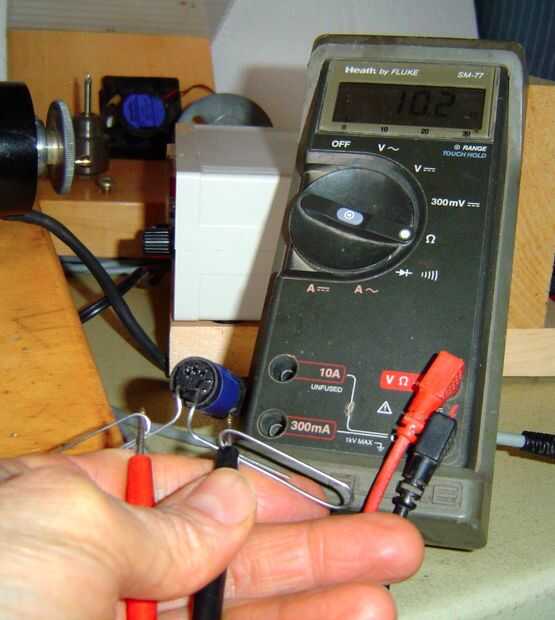

También puede comprobar los steppers del conector 5 Pin DIN. Los dos pernos de izquierda de centro (Pin 1 y 4) deben leer unos 10 ohmios y pines a la derecha del centro deben leer 10 ohmios (pines 3 y 5). No se utiliza el pasador central.

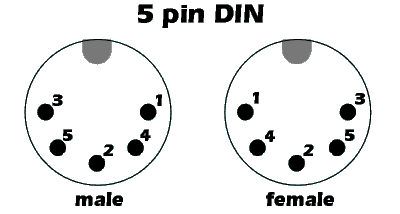

Aquí está una imagen de las conexiones. Es especie de un esquema de numeración impar.
