PC caja Mod / rediseño / reacondicionamiento (6 / 8 paso)

Paso 6:

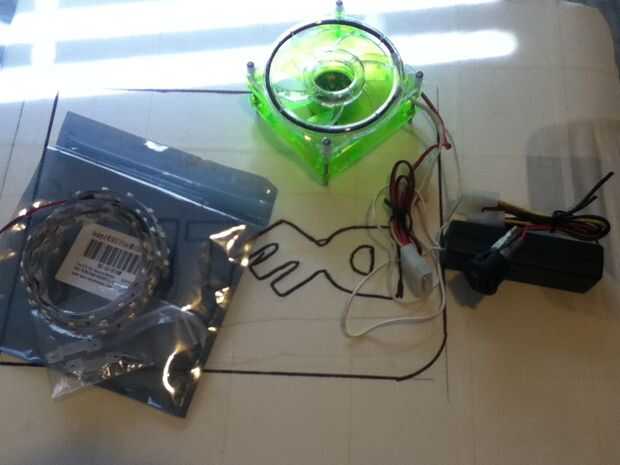

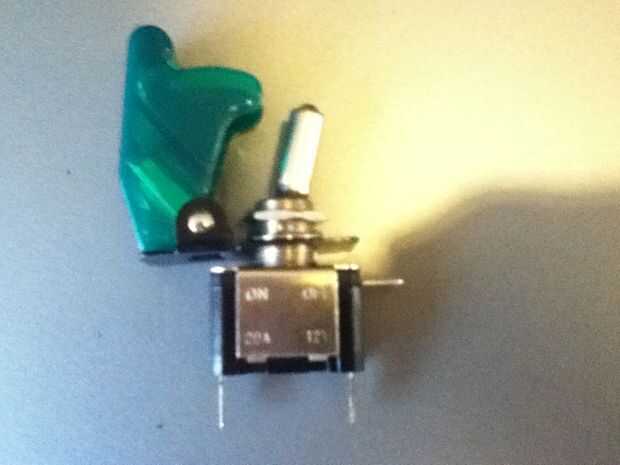

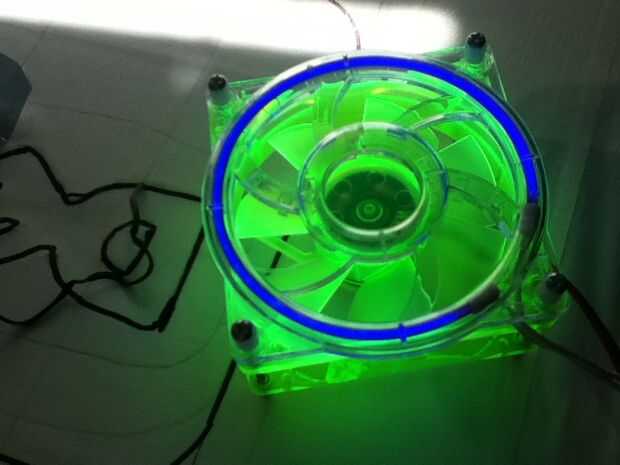

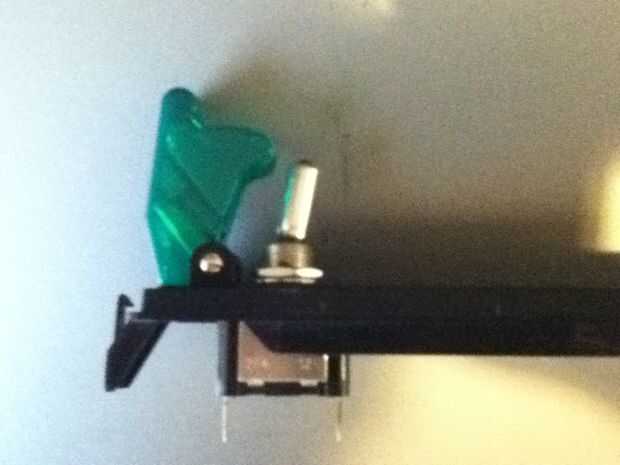

Este paso mostrará el trabajo de cableado (menos que perfecta) lo hice para enganchar la rejilla LED y el cátodo frío el ventilador hasta poder. Taladré un agujero en la cubierta de Bahía de 5.25" que iba a utilizar como centro de control para mi electrónica adicional y ajuste el interruptor de ignición piloto a través del orificio.

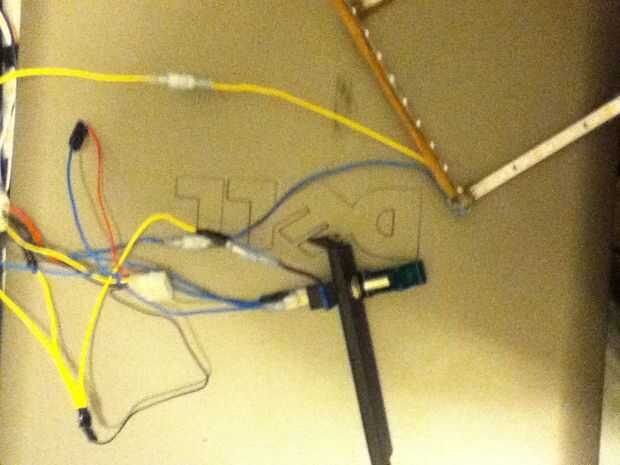

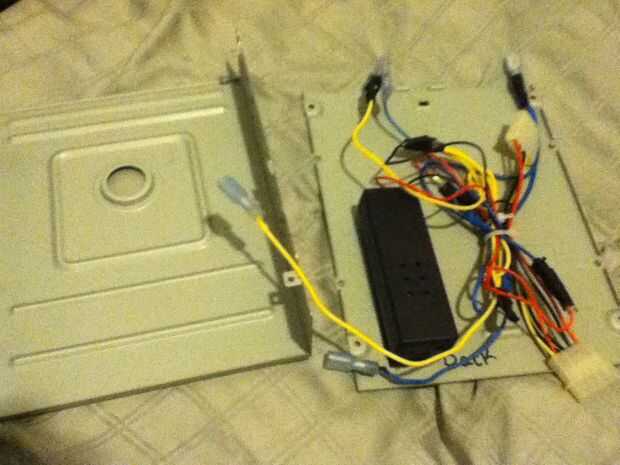

Una vez que el interruptor piloto a tierra, conectado a la fuente de 12v, enganchada a las tiras de LED en la parrilla y el inversor para el cátodo frío, había bastante un poco cables así que la cubierta de una vieja unidad de CD rota que podría utilizar como base para rellenar mi cableado en.

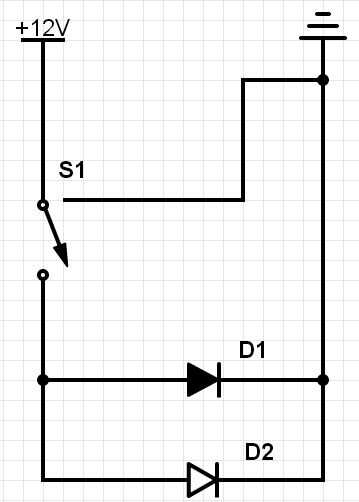

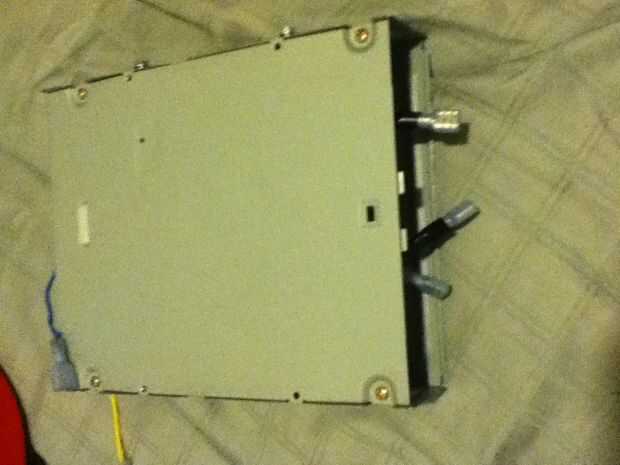

Luego poner el hueco hacia fuera de la unidad de CD con todos los cables en la ranura en el caso y poner la tapa sobre ella. Incluí un bosquejo áspero de los esquemas que he utilizado para mi circuito, considerando que "S1" es el interruptor de encendido (que necesita para estar conectado a tierra, ya que incluye un LED que se enciende cuando se suministra la alimentación) "D1" serían las tiras de LED y "D2" es el inversor que suministra energía al anillo de cátodo frío.
