PC conexión de una cámara de Game Boy (1 / 3 paso)

Paso 1:

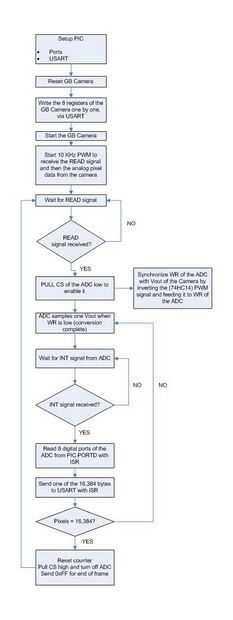

Desde el código y los esquemas son auto explicativos, y la hoja de datos para el MCU y el sensor de imagen son algo informativo, no voy a entrar en mucha teoría aquí (como siempre, son preguntas). Aquí está el diagrama de flujo del sistema, que explica lo que está sucediendo.  Ignorar la parte USART (versión antigua), los registros se establecen desde el MCU :) Y una imagen GIF animada con brillo de seguimiento con esta cámara en el proceso.

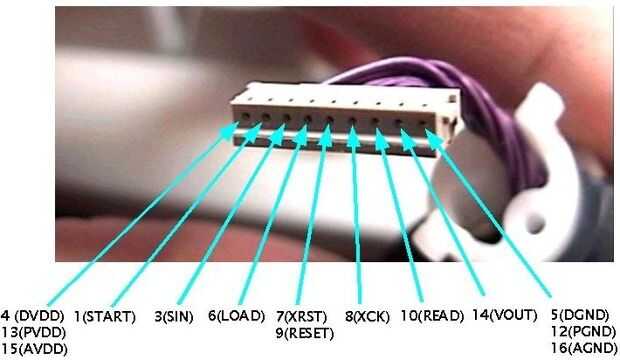

Lo primero que debe hacer antes de comenzar debe crear un conector adecuado para la cámara (después de abrir la caja del cartucho estructurado con un destornillador tri-wing, desconectar y quitar la cámara de la estructura principal). Os adjunto una foto del pinout, muchas personas utilizan esta imagen, así que no sé a quién darle el crédito (un http://www.seattlerobotics.org/encoder/200205/gbcam.html) aquí. Usé un conector IDC-10 para conectar a mi vieja tabla PIC (de otro proyecto).

En el siguiente paso nos vas mirando los esquemas y cómo realmente funciona el sistema.
