PC controlado pan cam ARDUINO (3 / 4 paso)

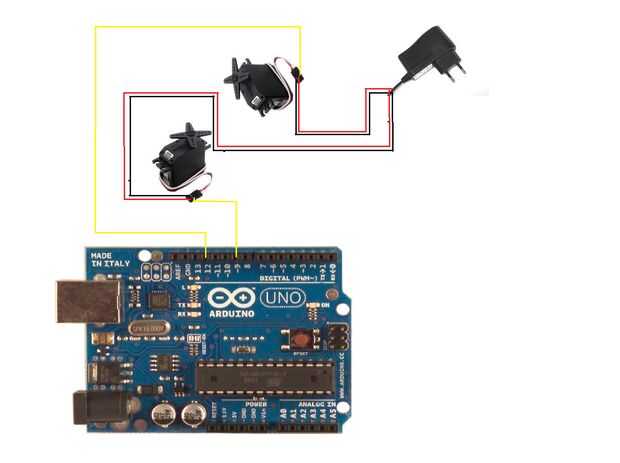

Paso 3: especificaciones y wirinig

x vertic pins para servos
Pin9
pin7
pin5
PIN3
y vertic
pin12
pin8
Pin6
PIN4

Camera1
Pin9(x)
pin12(y)
cámara2
pin7(x)
pin8(y)
Camara3
pin5(x)
Pin6(y)
camera4
PIN4(x)
PIN3(y)
Servomotores analógicos tienen 3 pines amarillo (blanco) - rojo - negro; o mayores los naranja-rojo-marrón
amarillo, blanco, naranja = pin de datos
rojo = + 4.8v
Brown; negro = tierra
pin13 ir luz
