Paso 4: Conectar todo junto

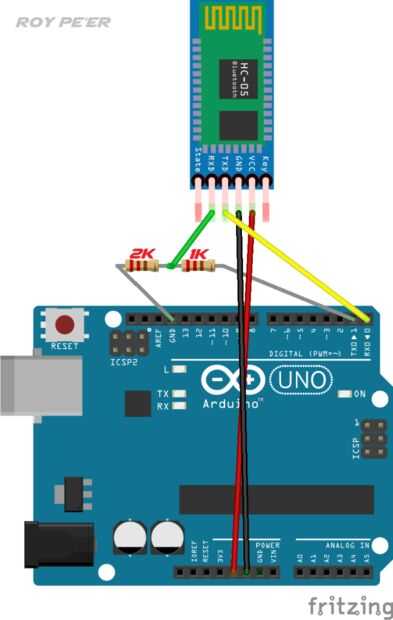

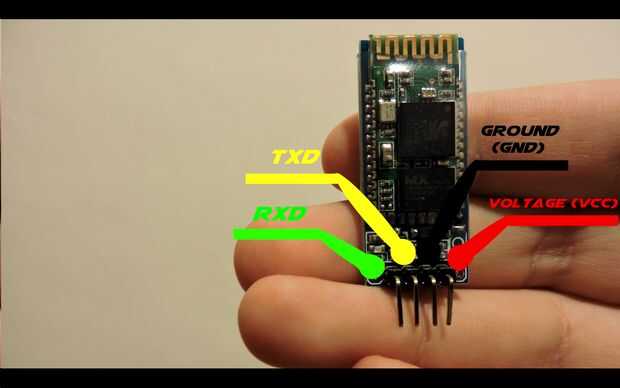

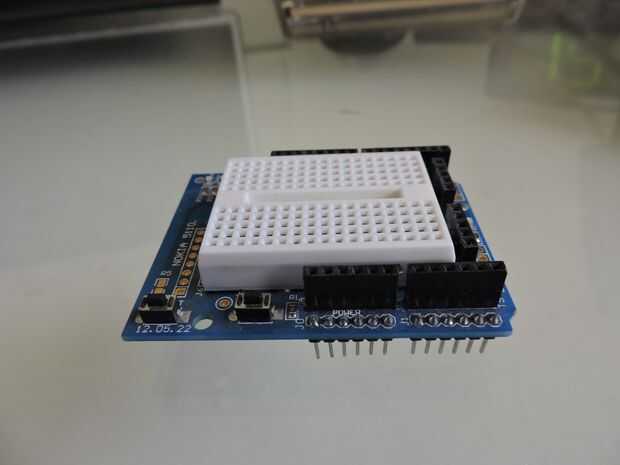

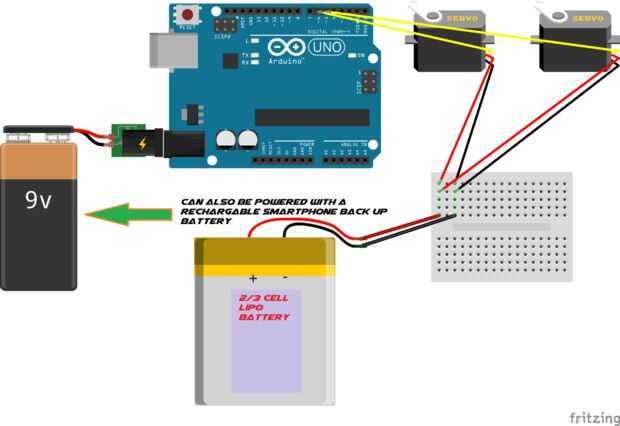

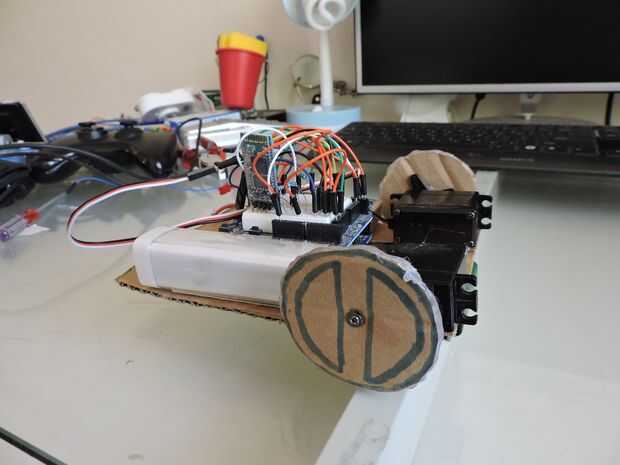

Para el cableado fácil, recomiendo usar un escudo de prototipos. El módulo de bluetooth tiene 4 pines: voltaje (VCC), tierra (GND), transmisión (TXD) y recibir (RXD). Empezar por conectarlo a Arduino según el diagrama de arriba. Las resistencias se utilizan para actuar como un divisor del voltaje, así que asegúrese de que no olvidar, ya que los pines de transmisión y recepción del módulo Bluetooth funcionan a 3V y no pueden manejar la corriente de 5V de Arduino. Por último, conectar los Servos a la Junta según el segundo diagrama.
