PC Power 12 V limitador de corriente (6 / 9 paso)

Paso 6: La soldadura de algunos componentes más

Los componentes alrededor del pequeño transistor ha sido colocado. En la foto no es el BC147 en el diagrama, fue rescatada de un tablero que había llegado al final de su servicio activo y que había sido lanzado lejos. Como el resto de los componentes.

Para saber donde cortar, primero se colocan los componentes en el tablero, su contorno de trazado y líneas dibujadas alrededor del perímetro del patrón del conductor deseado.

Dos líneas paralelas espaciadas se anotaron en el cobre con un cuchillo afilado y la fina tira de cobre entre pelado lejos dando por resultado un canal aislante.

No hay productos químicos se utilizan en absoluto.

Luego se sueldan los componentes en y otra vez el tablero marcado y corte.

Término este "corte e ir" porque el cuchillo y soldador trabajan alternativamente en el mismo tablero.

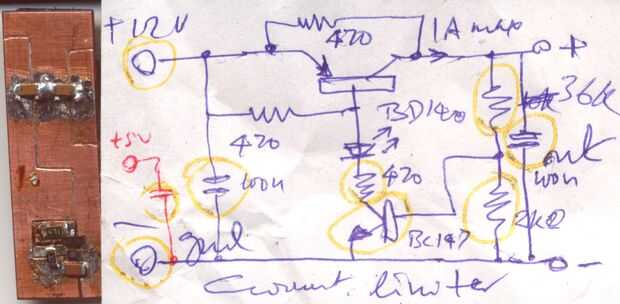

El esquema se ha actualizado para reflejar los componentes colocados en el tablero. Podría conseguir solamente un resistor de 2K 0 chip. Un cálculo dio como resultado el valor revisado de la parte superior del divisor de voltaje - 10K se cambió a 36K, para que el transistor dejará de llevar a cabo si el voltaje cae ligeramente de la salida nominal de 12V.
