Paso 1: 555 Timer ejemplo
El 555 temporizador IC cuando opera como un oscilador astable de 5V proporciona una onda cuadrada de 0-5V y la forma de onda en el capacitor de tiempo varía de 1/3 a 2/3 de 5V.

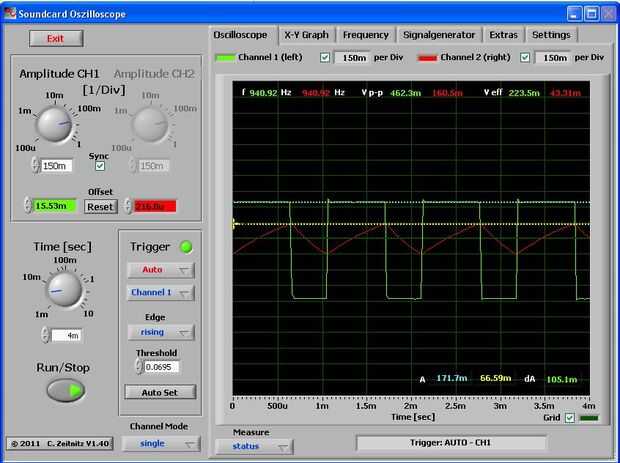

La primera captura de pantalla muestra al temporizador que IC 555 CA junto a formas de onda como capturada por la tarjeta de sonido del PC. Puede verse que el cero se establece en el valor medio. (La entrada ha sido escalada por 1:10 para permanecer dentro de los límites de voltaje de entrada).
La onda cuadrada muestra un valor de pico de 171mV en vez de 5V y la forma de onda del capacitor parece estar centrado en 0V con un valor máximo de 66.59mV.
El circuito de interfaz proporciona dos circuitos de retención de picos que proporcionan el pico positivo y negativo valor DC de las formas de onda de entrada. Usando un multímetro para medir estos valores dio 468mV y 283mV como los valores de pico positivo para las formas de onda cuadrada y condensador respectivamente.
Podemos calcular que la onda cuadrada tiene que ser compensado por 468mV-171mV = 297mV y la forma de onda del condensador de 283mV - 66mV = 217mV.
Forma de onda después de la restauración de la C.C.

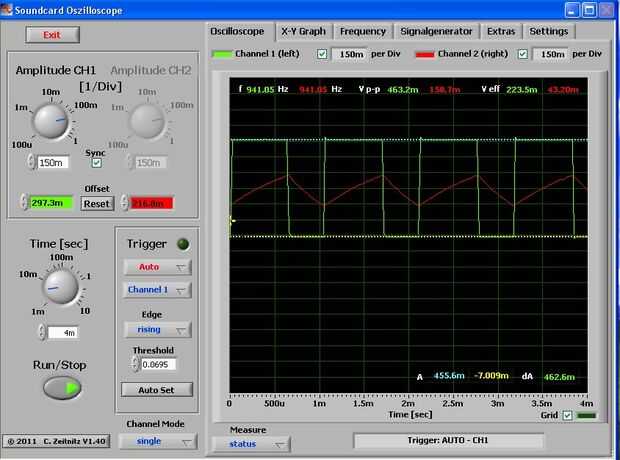

La segunda figura muestra las formas de onda después de entrar los valores de desplazamiento 297mV y 217mV en las cajas de compensación para CH1 y Ch2.
Después de la restauración DC la onda cuadrada varía de 0 a 455mV y la forma de onda del condensador de 1/3 a 2/3 de 5V.
Esta sería la pantalla que veríamos en un ámbito con acoplamiento DC.
