Paso 3: Construcción de la interfaz de alcance

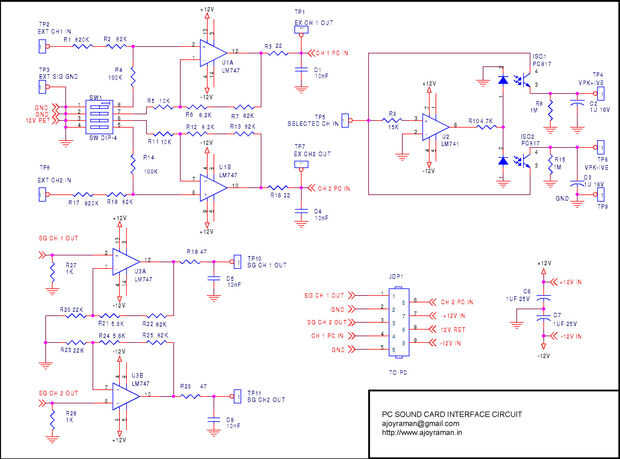

IC 747 U1 forma la interfaz de entrada a la tarjeta de sonido del PC. Los amplificadores operacionales en la configuración no invertir para proporcionar alta impedancia y la ganancia puede ajustarse a 0.1, 1 o 10 usando el interruptor DIP.
Los circuitos del detector de pico con U2 como un comparador y aisladores ópticos ISO1 y ISO2 forman la "nueva característica" de este circuito. Cuando la señal de entrada es alta U2 salida positivo conduce ISO1 encendido, el señal cargas del condensador C2 el valor pico de la señal de entrada como se ve en la tarjeta de sonido de entrada. El condensador no se descarga si la entrada va por debajo del valor de pico como el transistor de salida es inversa parcial. Decaimiento lento del valor máximo almacenado se permite a través de R8.
El pico negativo es capturado de manera similar por la ISO2.
IC U3 forma una ganancia X 5 etapa para la salida de la tarjeta de sonido

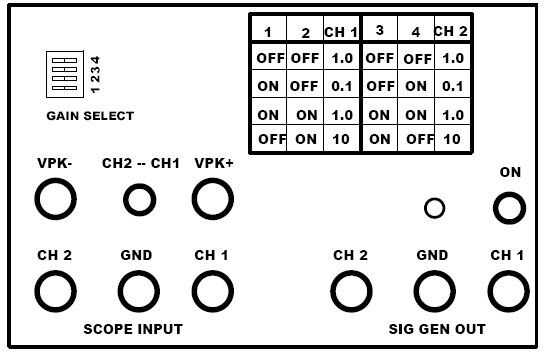

La segunda figura da el diseño de panel frontal y ganar la mesa de selección.

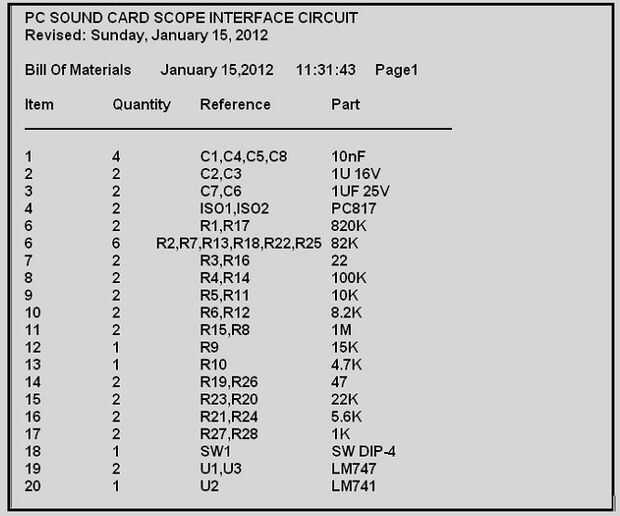

Se proporciona la lista de materiales.
