Paso 5: Rellenar el PCB

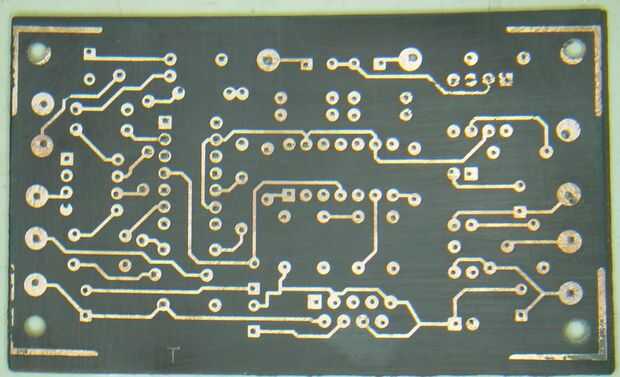

1. la parte superior de la PCB desnudo

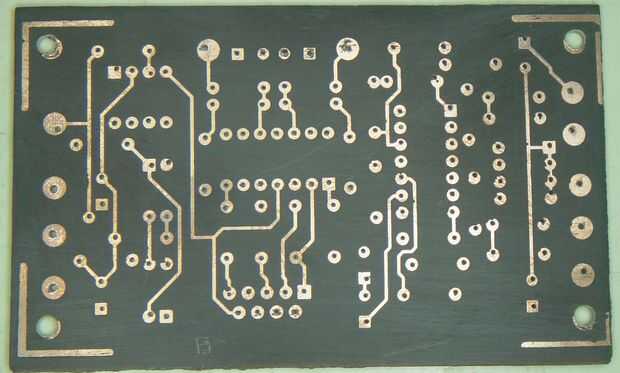

2. desnuda la parte inferior de la PCB

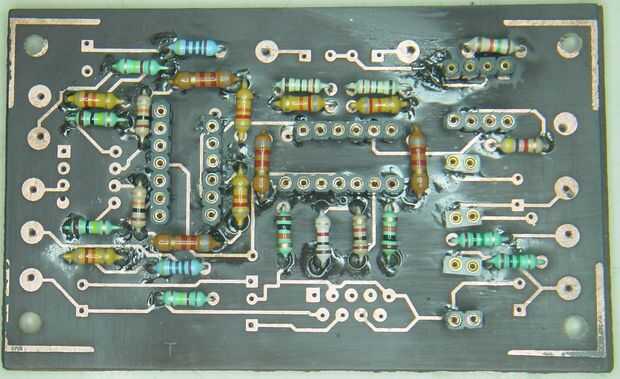

3. PCB con bases IC y resistencias

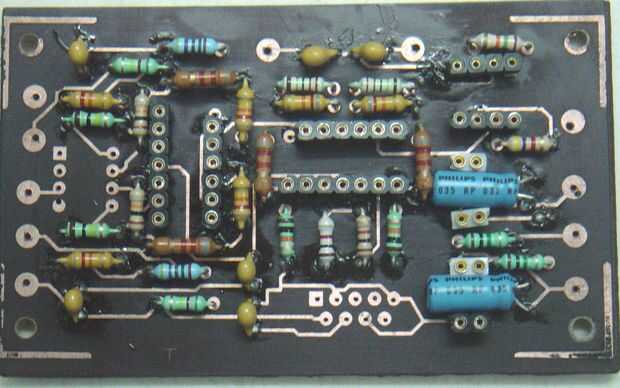

4. PCB con todos los componentes del poblado.
Nota:
El DIP switch está previsto para la parte inferior y se pondrá más tarde.
Como no se platean los orificios a través de los componentes deben ser soldadas en ambos lados siempre que sea necesario.
Hay una vía, no te pierdas esto.

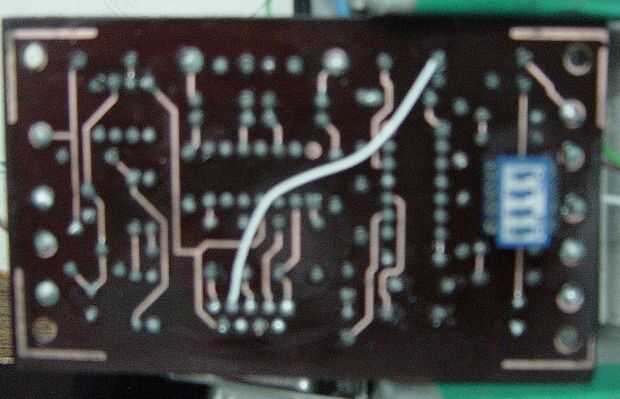

Una conexión se ha perdido en la ruta debe ser conectado mediante un puente. (Perdón por la mala imagen)
