Paso 3: Hacer transparencias
1. Comience con pequeñas obras de arte - utilizar una cizalla rotativa para corte hojas de transparencia en cuartos (4.25 x 5.5) 2-3 hojas a la vez. Pequeña obra de arte es mejor porque se reducirán las distorsiones relacionadas con el calor en el material de transparencia.
2. abrir el PDF desde el último paso con el Adobe Reader e imprimir en una impresora láser con sus hojas de transparencia. Para mi impresora (Brother HL-5250DN) utilizo la siguiente configuración: definido por el usuario tamaño de papel (4.25 x 5.5), no duplex, manual de la alimentación, 1200 dpi, densidad más oscura. Gran sugerencia aquí: así que puede tener múltiples copias de la impresora instalado en Windows, agregar una nueva impresora llamada PCB_Laser como un duplicado de su impresora láser existente, y luego haga clic derecho y modificar los valores predeterminados según sea necesario para la impresión de transparencia de PCB.

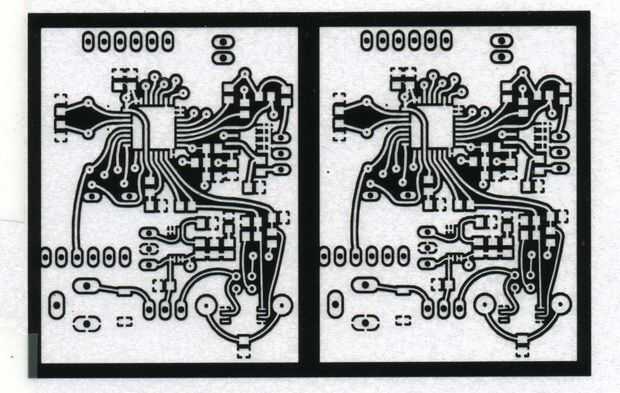

3. impresión de arte superior e inferior. Sostener la obra de arte a la luz: ¿ves alguna luz que se filtra a través de las áreas negras? Si los resultados son similares a la mía, tienes suficiente filtración para causar problemas con su resistencia. Tenga en cuenta que realmente es necesario tener algunos grandes áreas negras para juzgar con precisión la densidad de toner. Si son bendecidos con el toner super densa, entonces vaya al paso 8, de lo contrario, seguir adelante e imprimir una segunda copia de cada uno de sus transparencias.

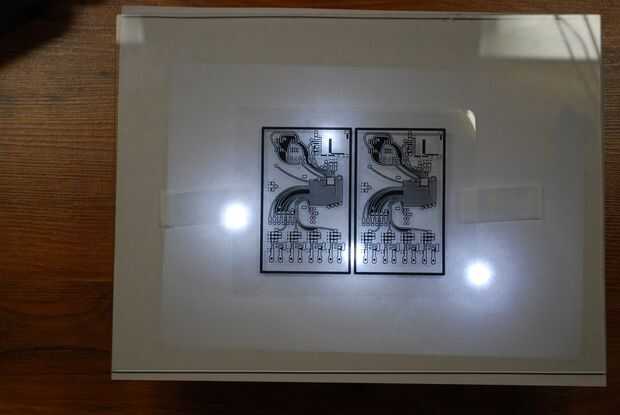

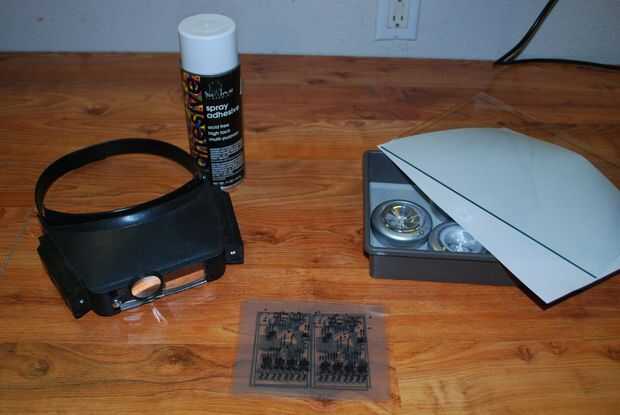

4. a continuación necesita una mesa de luz improvisada para alinear la obra de arte. Esto puede ser tan simple como un pedazo de papel pegado en una ventana iluminada por el sol, o en una bandeja poco profunda que contiene una luz de hockey puck tamaño cubierta por una hoja de papel y un panel de vidrio. La luz de un escáner hace una gran mesa de luz. Basta con ejecutar una exploración en el modo de transparencia/negativos--es probable que se deja la luz de fondo en varios minutos después de la exploración a continuación, retire la tapa y dale la vuelta. El uso de una lupa montado en la cabeza ayudarán significativamente en la aproximación de su obra de arte.
5. a continuación se adherirá a los pares de transparencia (arriba x 2, abajo x 2) duplicar la densidad de tóner. Para ello, tomar una copia de cada transparencia y aplicar adhesivo en aerosol en el toner. Se puede decir que el toner es observando el reflejo de la luz en la superficie de la transparencia; el toner parece sordo en el lado de toner.
6. Coloque el lado toner transparencia sin recubrimiento de adhesivo hacia abajo en la mesa de luz - puede sin apretar la cinta las esquinas de esta hoja a la mesa de luz (doblar la cinta sobre el final así que usted puede fácilmente que pelar hasta después).
7. Alinee (registro) la transparencia adhesiva cubrió con la transparencia. Una vez alineados, presione firmemente para adherirla a las dos hojas.
8. pasar las transparencias alineadas a través de la laminadora en el ajuste más frío permanentemente enlazar las capas juntas.

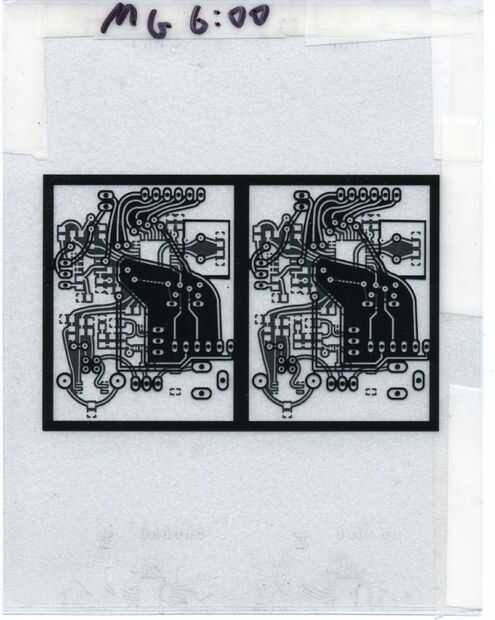

9. Alinee la tapa y arte inferior (lado de toner en) cinta firmemente, dejando suficiente espacio para deslizar el PCB entre. Alternativamente, si usted tiene una frontera que es por lo menos una pulgada por el tablero, puede aplicar spray adhesivo a una franja de 1/2" a lo largo de dos bordes cubriendo el resto de la máscara con la esquina de un pedazo de papel, asegúrese de no menos de 1/4" entre la cinta adhesiva y el borde del tablero.
