PCB asesino (5 / 12 paso)

Paso 5: laminado

Hay unos diferentes enfoques posibles para laminar el PCB. Productos químicos MG sugiere una carpeta sobre y enfoque de laminado. Otros sugieren utilizando calor o agua (o ambos) para adherir el material de resistir a la PCB antes de laminación. He tenido buena suerte con este enfoque:
1. hacer su área de trabajo segura luz: Encienda la luz de error y apagar cualquier fluorescente o > lámparas incandescentes de 40 vatios

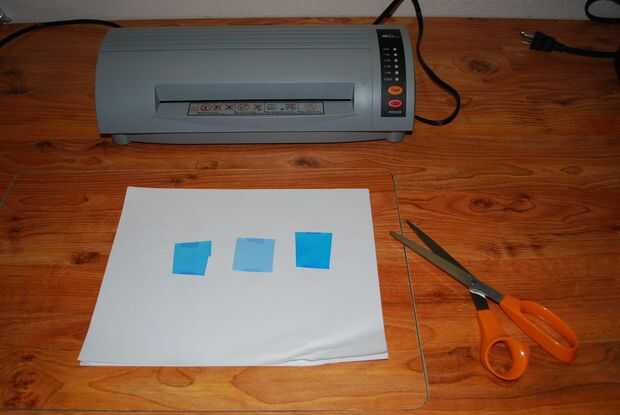

2. Corte el material laminado 1/2 pulgada más grande que la Junta (doble la longitud si es para una tarjeta de doble cara)
3. con cuidado retire sólo apenas la primera media pulgada de la película interna (siempre en el interior del rizo)
4. Alinee el laminado asegurando que el laminado cubre el tablero completamente en ambos lados (si dos caras).
5. Pulse la primera media pulgada del laminado expuesto a la Junta.
6. con cuidado jale la capa interna restante hacia abajo un de media pulgada a la vez, presionando simultáneamente el laminado expuesto a la Junta. Tenga cuidado de no introducir cualquier arruga. Continuar a la parte posterior de una manera similar si fuera necesario.
8. Pase la tarjeta a través de la laminadora (una vez que la plastificadora está completamente hasta temp). Voltee y pasar por la máquina otra vez.
