PCB cuadrotor (sin cepillo) (4 / 20 paso)

Paso 4: Soldar lotes de piezas pequeñas

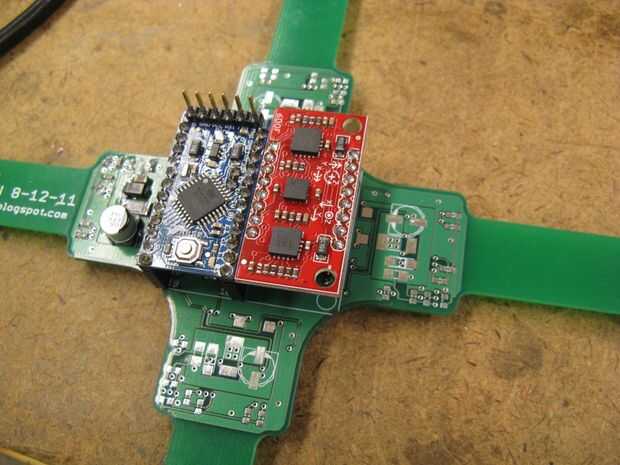

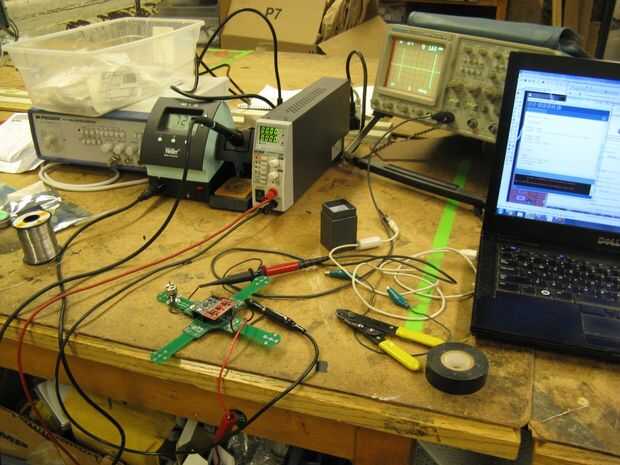

Dependiendo de su estado de ánimo, este paso puede ser muy relajante o muy aburrido. Definitivamente, encontrar una buena estación de soldadura para trabajar en (o si eres más en placa caliente o soldadura de reflujo, vaya para eso). Me tomó dos sesiones soldar todo.

Localización de componentes:

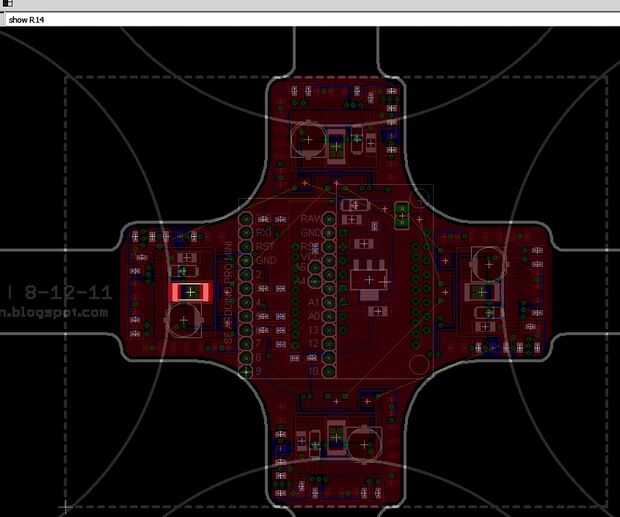

Los designadores de parte (por ejemplo, "R15") en la capa de "Nombres" en EAGLE no se procesan en la serigrafía. He decidido dejarlos porque la densidad de los componentes es lo suficientemente alta como que hacerlos no superposición sería un proceso desperdiciador de tiempo. En cambio, el método que suelen utilizar para la colocación de piezas es que la placa de águila abiertos en una computadora cerca y utilizando el comando "show" para resaltar cada componente como ir. (Ver tercera imagen para un ejemplo de esto).
