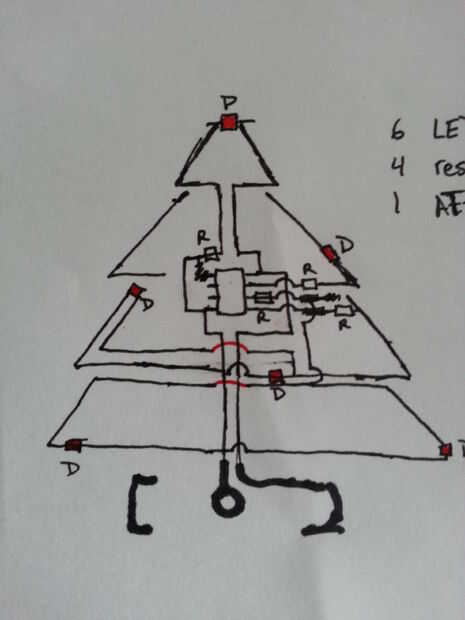

Paso 2: Dibujar el diseño

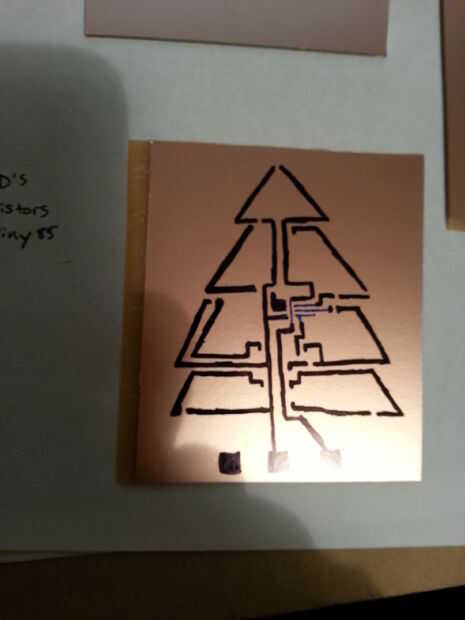

Una vez que sabes lo que piensa sobre el dibujo, utilice marcador indeleble (sharpie) para dibujar en su tablero. El sharpie actuará como una mascarilla durante el proceso de grabado y luego puede eliminarse limpiamente con acetona.

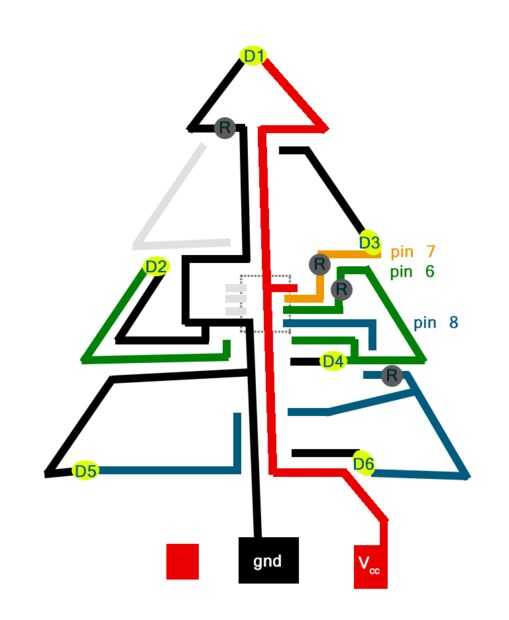

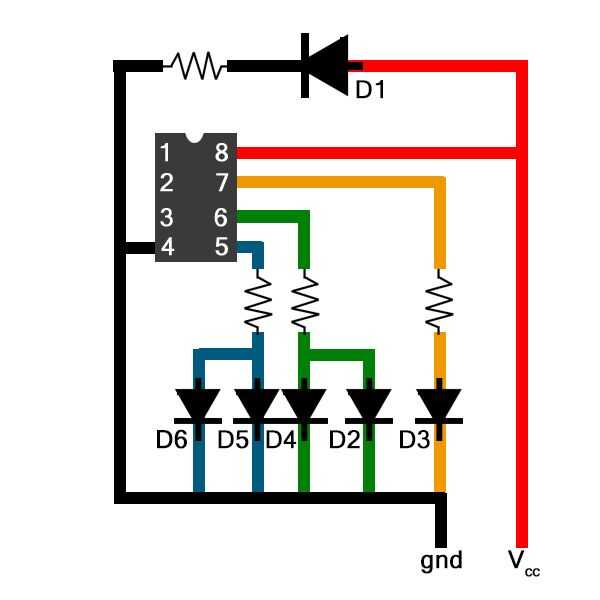

El diseño final que incluye 6 LEDs, 4 resistencias, una ATtiny13a y una célula de la moneda para todo. Un esquema también está incluido en el archivo zip adjunto.
Lista de componentes: (todos los componentes son de montaje superficial)
- resistencias de 100 ohm (perro ratonero)
- ATtiny13a (perro ratonero)
- LED rojo (perro ratonero)
- LED azul (perro ratonero)
- LED amarillo (perro ratonero)
- LED verde (perro ratonero)
- LED blanco (perro ratonero)
- Moneda de la célula titular (perro ratonero)
* Nota: Estos componentes son más grandes que las que usé porque pensé que la que usé eran demasiado pequeñas. Los indicadores luminosos mencionados son todos 0603 o más grandes (yo usé piezas 0402).
