PCB de árbol de Navidad (3 / 7 paso)

Paso 3: soldar

Este es el paso más difícil sólo porque es tan difícil trabajar con estas pequeñas piezas. Mi desprecio para el uso de componentes 0402. Nunca va hacer eso otra vez (con suerte). Los componentes de 0603 SMD (dispositivo de montaje superficial) fueron muy bien trabajar con aunque. Para ser incluso más seguro, recomiendo las partes 0804. Consulte el paso anterior para un listado de las partes.

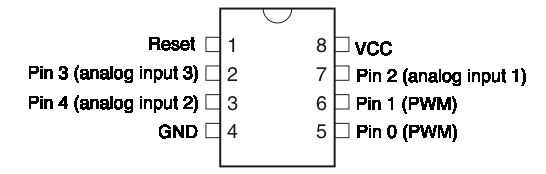

Asegúrese de saber qué lado del LED se conecta a - y a +. SMD LED, es un pequeño punto verde en la parte superior el LED que indica de que lado se conecta al - plomo. También hay una flecha generalmente en la parte inferior que apunta desde el + al - lado. No importa para las resistencias. Además, si su ATtiny13a SMD no viene con un punto que indica el pin 1, averiguar qué manera la etiqueta Lee (Atmel, etc). Todo lo que dice, basta conocer que las palabras de dirección ir. Pin 1 será la siguiente la primera letra (parte inferior izquierda como lo estás leyendo). Puede ser duro con estos chicos pequeños si no tienes una lupa.

Asegúrese de ser muy cuidadoso con el microcontrolador no se aplica a mucho calor y arruinarlo. También, tenga cuidado de no conectar clavijas uno al otro.
