Paso 4: Preparar para la programación
- RESET (pin 1)
- tierra (pin 4)
- VCC (pin 8)
- SCK (pin 7)
- MISO (pin 6)
- MOSI (pin 5)

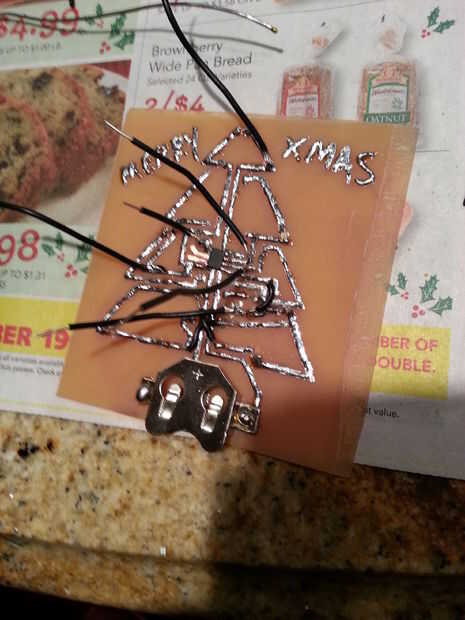

Estos cables será temporal, así que sujete siempre que puedas al circuito. Es probablemente más seguro no soldar a los pines del microcontrolador la derecha aunque... Lo siento no tengo buenas fotos de este. Era difícil tomar fotos al mi cámara no enfocar bien de cerca.

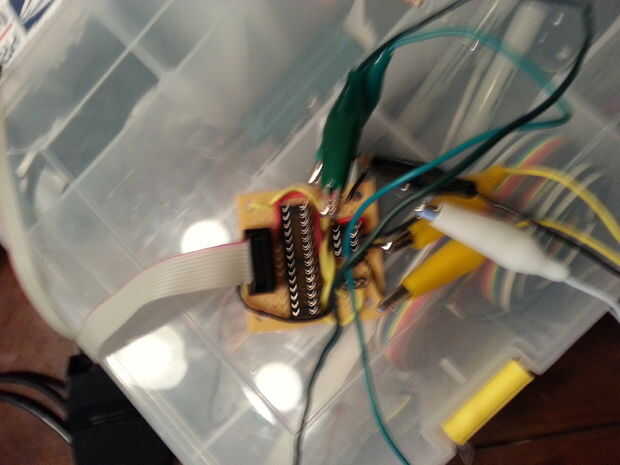

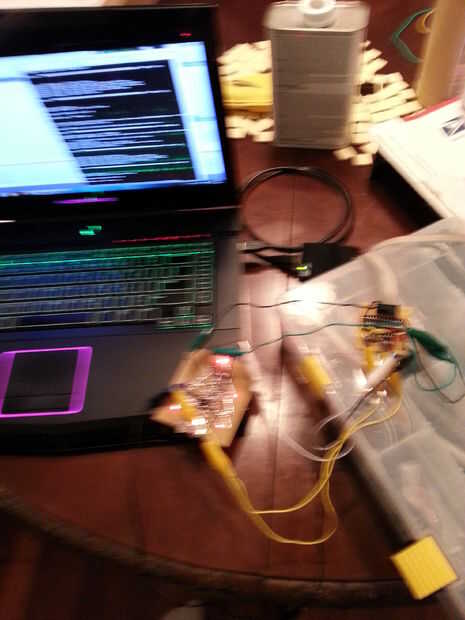

Se necesita un programador AVR (otra vez, utilicé uno de adafruit, USBtiny). Si está usando un programador de eso, hay uno (o ambos) 6 pines y un conector de ISP de 10 pines. Puede utilizar cualquiera, pero sólo tiene 6 de los cables. Los que el mismo 6 mencionadas anteriormente. He incluido una foto de la disposición de cada uno de estos conectores de ISP para la referencia para saber cómo cablear hasta la placa de circuito. Te sugiero utilizar un tablero o protoboard o solo los cables funciona bien si usted apenas quiere a atascarse en el conector.

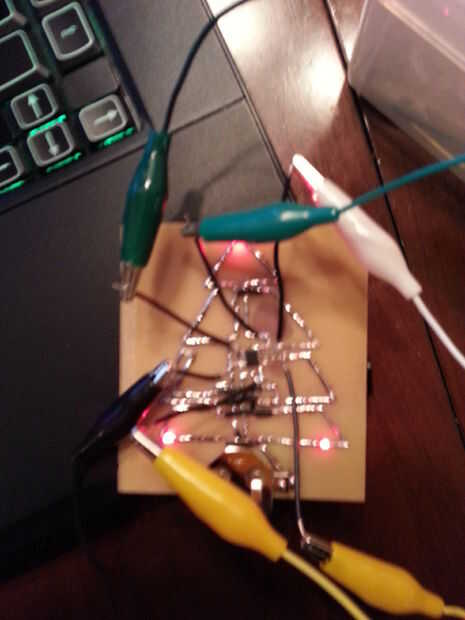

Además, si utiliza el programador para alimentar el chip, tienes que bajar de 5V que alimenta a algo más cercano a 2, 8V para que no sople el LED en la parte superior. Para hacer esto, simplemente coloque una resistencia (~ 240 ohm) en serie a Vcc o tierra líneas entre el programador y el microcontrolador / pcb.
